WLAN简介
概念

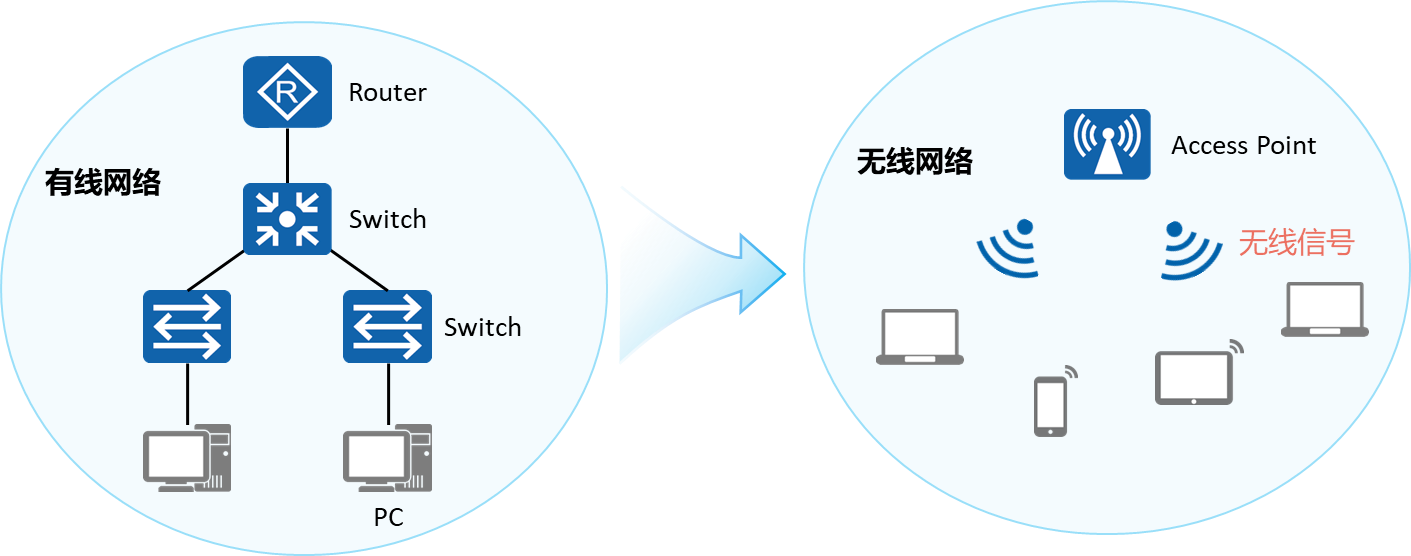

1、WLAN概念：
1）即WirelessLAN（无线局域网），是指通过无线技术构建的无线局域网络。
2、WLAN的分类
1）WPAN (Wireless Personal AreaNetwork)：个人无线网络
常用技术有：蓝牙、NFC
2）WLAN (Wireless Local Area Network)：无线局域网，
常用技术有：Wi-Fi
3）WWAN (Wireless Wide Area Network)：无线广域网，
常用技术有：2G技术：GSM、CDMA、
3G技术： WCDMA、TD-SCDMA、
4G技术：LTE
5G技术：NR
在移动通信中，"G"是"Generation"的缩写 ：一代 的意思 - 1G：第一代移动通信，是在20世纪80年代初开始使用的模拟移动电话系统，主要用于语音通信。 - 2G：第二代移动通信，采用数字技术，语音质量好、安全性高，能发短信。 - 3G：第三代移动通信，数据传输速度快，支持包括互联网访问 - 4G：第四代移动通信，数据速度快，延迟低，实现了高质量的视频数据传输和其他高带宽应用。 - 5G：第五代移动通信，超高的数据速度（比4G快10到100倍）和超低的延迟， 支持新的应用和服务，如物联网、自动驾驶车辆、虚拟现实等
2、Wi-Fi技术：802.11
WLAN无线局域网的简称，通过无线电波进行传输数据，使用802.11协议，
目前用的较多的协议标准是：
802.11n (2.4GHz和5GHz）
801.11ac协议，称之为wifi5
802.11ax协议称之为wifi6—2019年
WLAN场景和特点

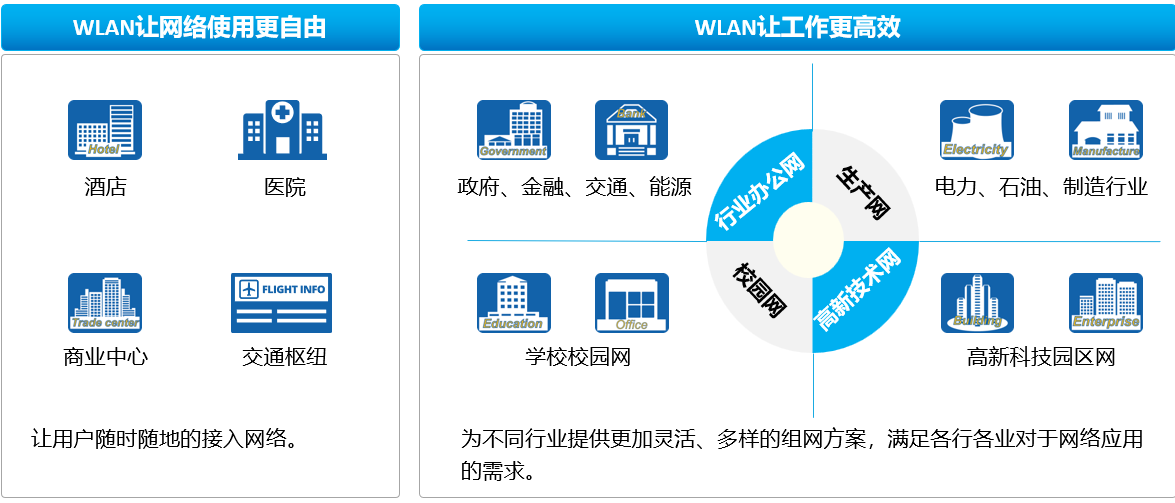

1）场景
2）特点
WLAN设备
1、AP：Access Point ： 无线接入点
1）AP的分类
FAT AP（胖AP）
FIT AP（瘦AP）
云管理AP三种工作模式
2）FAT AP：家用无线路由器
3) FIT AP：适用于大中型企业：
需要配合AC使用，由AC统一管理和配置，需要专业网络工程师部署和管理。
需要配置 用户接入、AP上线、认证、路由、AP管理、安全协议
主要应用于：大中型 企业、高校、行政单位、酒店、机场、高铁站、购物中心、医院 用做无线覆盖用的无线AP
4）云管理：适用于中小型企业：
由云管理平台统一管理和配置，功能丰富，即插即用，对网络维护人员的技能要求低。
主要应用于，家庭，餐馆、连锁超市
2、无线接入控制器 (AC,Access Controller)
统一配置和管理无线AP的设备
3、PoE交换机
1）PoE（Powerover Ethernet，以太网供电）是指通过以太网网络进行供电，
也被称为基于局域网的供电系统PoL（Powerover LAN）或有源以太网
2）PoE允许电功率通过传输数据的线路或空闲线路传输到终端设备。
3）在WLAN网络中，可以通过PoE交换机对AP设备进行供电。
无线术语
AP设备：接入点， 就是无线交换机，用来连接手机和电脑的交换机（类似于家里的无线路由）
POE交换机：可以给无线AP通过网线提供电力支持， 不需要给AP单独配电源
AC控制器：对无线AP进行统一管理的（无线路由器+无线防火墙+上网行为管理）
工作站STA：支持无线联网的终端设备（笔记本，手机，连接无线网卡的台式电脑）
射频信号：可以远距离传输的无线电波 目前主用的 2.4G或5G频段的电磁波
SSID : 说人话就是无线网的名字， 叫服务集标识符
组网方式

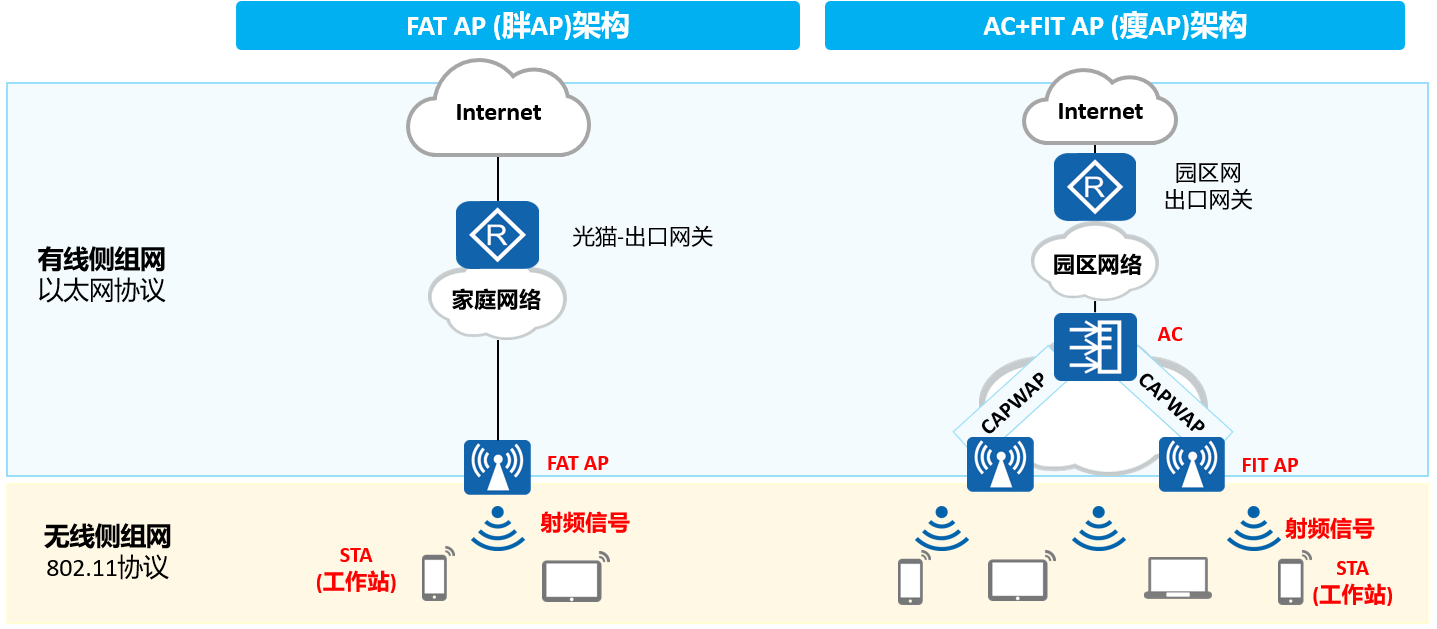

1、企业用：AC+POE+瘦AP 架构
有线侧组网（扩展）
1、有线侧组网
1）有线侧组网

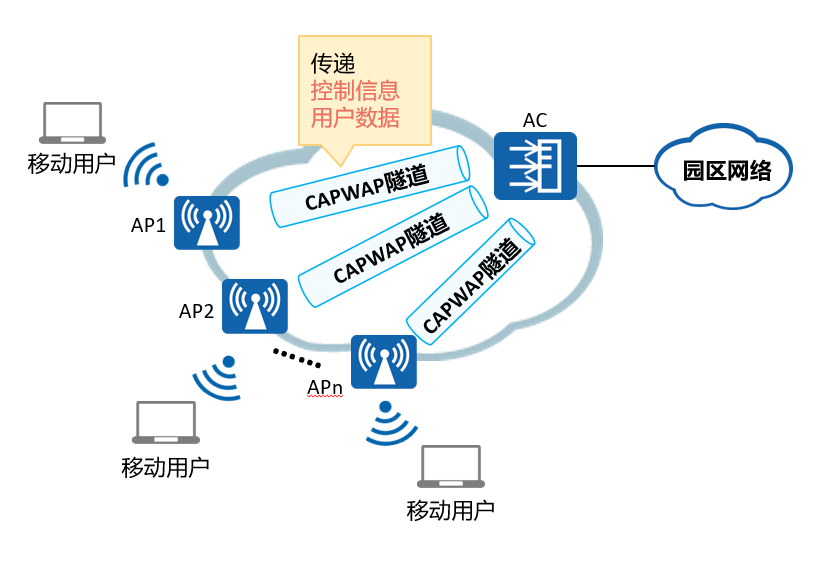

什么是CAPWAP隧道：
CAPWAP协议：Control And Provisioning of Wireless Access Points Protocol
名称：无线接入点控制和配置协议
CAPWAP隧道功能：
作用：通过该协议让AC对AP进行管理和配置
即AC通过CAPWAP隧道来实现对AP的集中管理和控制, 配置下发
CAPWAP是基于UDP进行传输的应用层协议
▫CAPWAP协议在传输层运输两种类型的消息：
▪业务数据流量：手机和电脑访问互联网的数据报文，称为数据流量
▪管理流量：AC控制AP的协议报文，称为管理流量
▫CAPWAP数据和控制报文基于不同的UDP端口发送：
▪管理流量端口为UDP端口5246。
▪业务数据流量端口为UDP端口5247。

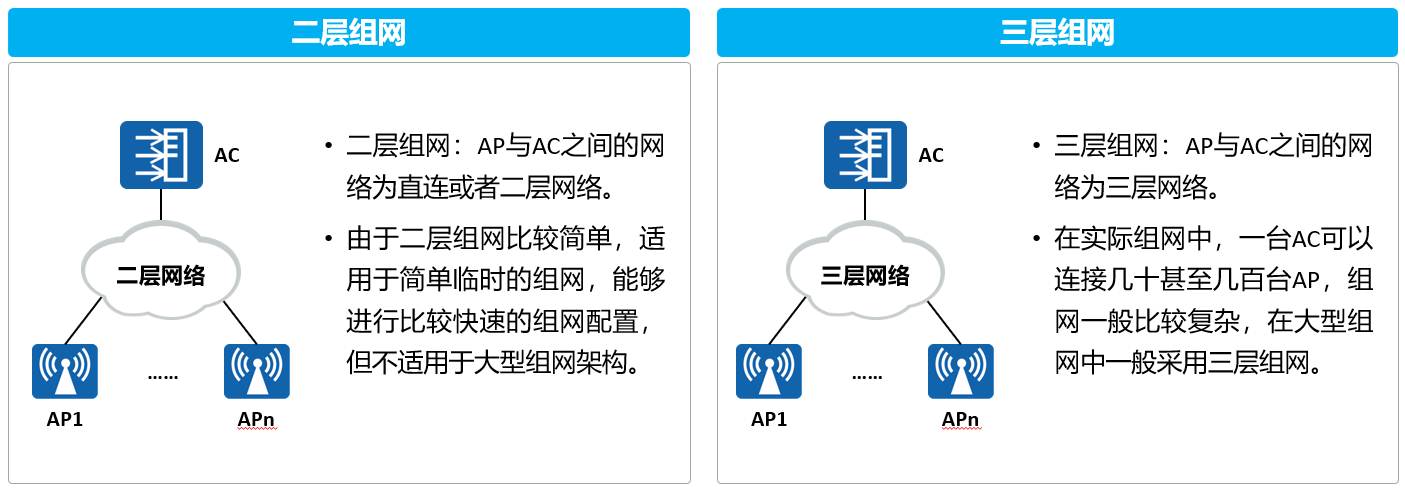

2、AP和AC间的组网分为：

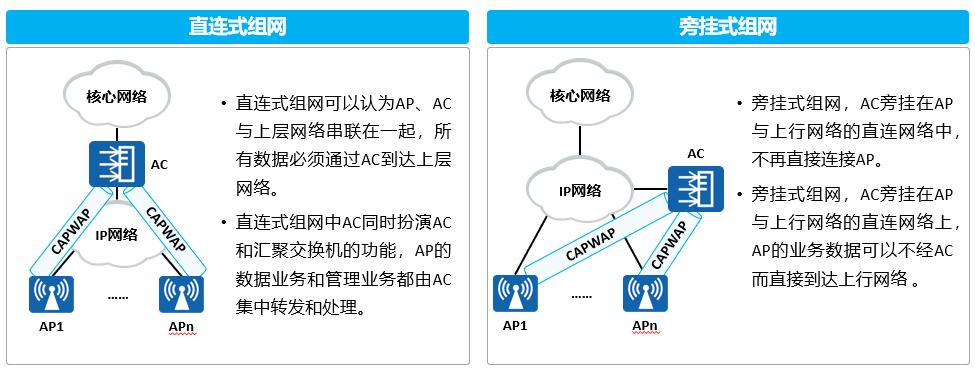

3、AC的连接方式分为：直连式组网和旁挂式组网
直连模式：
▫AC部署在用户的转发路径上，
▫用户流量要经过AC，AC负载过大，对AC设备的性能要求高
▫AC可能会成为整个无线网络带宽的瓶颈
▫组网简单，实施方便，适用于小企业
旁挂式组网：
▫使用率比较高，适用于大中型企业，扩展性非常好
▫在旁挂式组网中，管理流封装在CAPWAP隧道中传输
数据业务流可以通过CAPWAP数据隧道经AC转发，
也可以不经过AC转发直接转发
无线侧组网（扩展）
1、无线侧组网

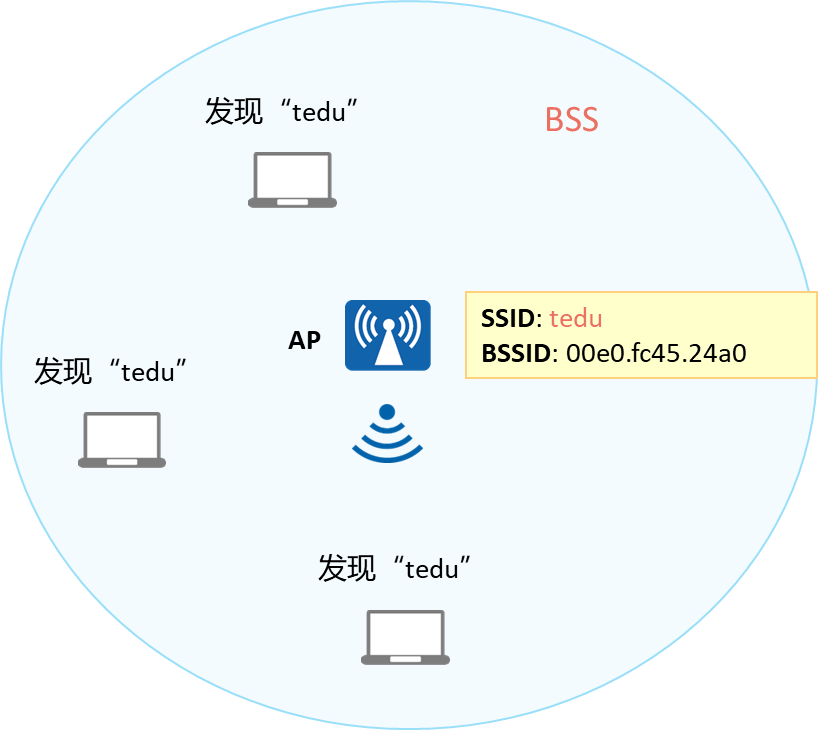

基本服务集BSS(Basic Service Set)：
▫一个AP所覆盖的范围。
▫在一个BSS的服务区域内，STA（电脑和手机）可以相互通信
▫为了区分BSS，每个BSS都有唯一的BSSID，用AP的MAC地址来做BSSID
BSSID是MAC地址，特别不容易记忆，用SSID来表示
服务集标识符SSID (Service Set Identifier)：
▫是无线网络的一个身份标识，无线网的名字
▫为了便于用户区分不同的无线网络，用SSID代替BSSID。

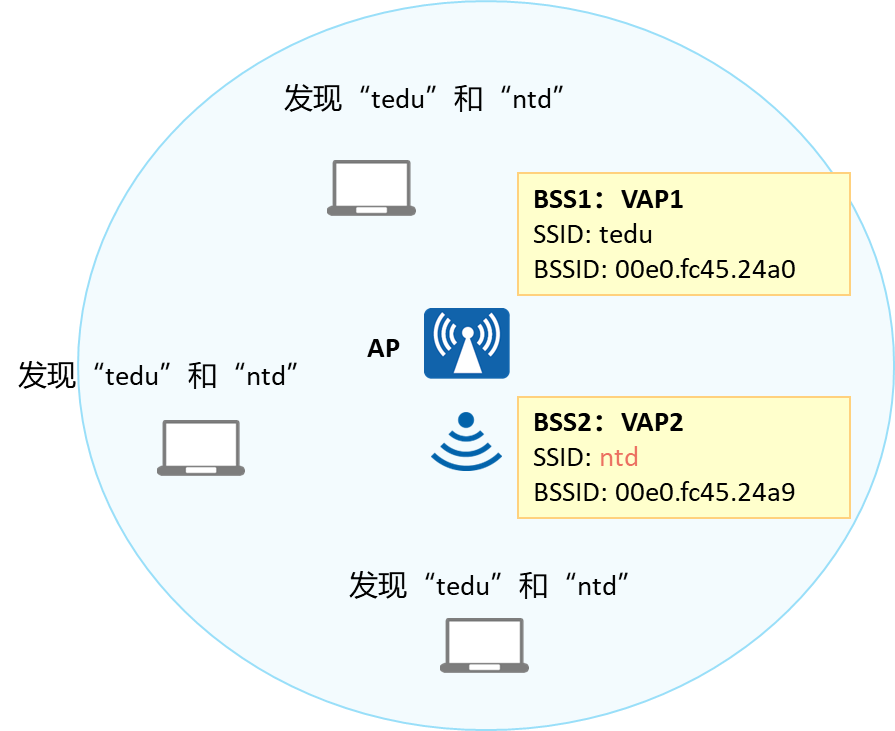

2、虚拟接入点VAP
1）早期的AP只支持1个BSS，如果要在同一空间内部署多个BSS，则需要安放多个AP，这不但增加了成本，还占用了信道资源。为了改善这种状况，现在的AP通常支持创建出多个虚拟AP (Virtual Access Point, VAP)。
2）虚拟接入点VAP：
▫VAP就是在一个物理AP上虚拟出的多个虚拟AP。
▫每一个被虚拟出的AP就是一个VAP。每个VAP提供和物理AP一样的功能。
▫每个VAP对应1个BSS，这样1个物理AP，就可以支持多个BSS，可以设置多个不同的SSID。
VLAN Pool

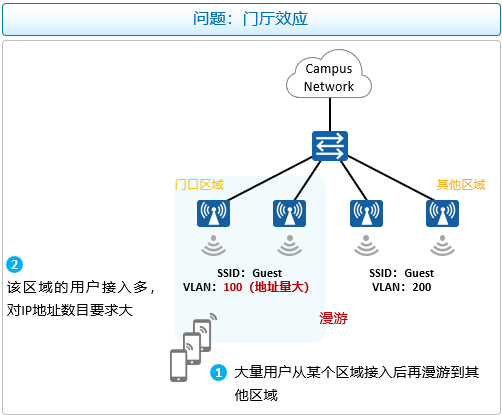

1）现有网络面临的挑战
▫在无线网络环境下，使用手机或者平板上网很多，无线网络下，用户移动性增强，可能导致某一个区域IP地址请求较多。
▫通过情况下，一个SSID只能对应一个业务VLAN，通常一个VLAN对应一个C类地址池，只有253个可以分发的IP地址，如果在同一个VLAN内，扩大地址池范围，会导致广播报文增多
▫VLAN Pool：就是VLAN池， 就是把多个VLAN放在一个VLAN池子中
2）VLAN Pool的优势
▫VLAN pool配置为无线用户的业务VLAN，实现一个SSID能够同时支持多个业务VLAN。
▫新接入的用户会被动态地分配到VLAN pool中的各个VLAN中，减少了单个VLAN下的用户数，缩小了广播域；同时每个VLAN尽量均匀地分配IP地址，减少了IP地址的浪费。
VLAN Pool 分配方式（扩展）
1）顺序分配算法：把用户按上线顺序依次划分到不同的VLAN中。
2）HASH分配算法：根据用户MAC地址HASH值分配VLAN。
3）华为默认是HASH分配算法
4）两种分配方式的比较：
5）命令：格式
assignment命令用来配置VLAN pool中的VLAN分配算法。
undo assignment命令用来恢复VLAN pool中的VLAN分配算法为缺省值。
[AC6605]vlan pool bangong [AC6605-vlan-pool-bangong]assignment ? even Even //顺序分配 hash Hash //哈希分配 [AC6605-vlan-pool-bangong]assignment even //按照顺序分配
分配VLAN流程（扩展）
1）用户终端从VAP接入，判断VAP是否有绑定VLAN Pool
2）如果该VAP模板绑定了VLANPool，使用VLANPool分配一个VLAN
3）给终端分配一个VLAN
4）终端从VLANPool分配的VLAN上线
VLAN Pool应用 （扩展）
WLAN工作流程-扩展
工作流程
1、AC+POE-FIT AP组网架构：
1）通过AC对AP进行统一的管理，所有的配置都是在AC上进行的
2、工作流程：
1）AP上线：
AP获取IP地址并发现AC，与AC建立连接
说人话：
1）让AP拿到IP地址
2）让AP认识AC —option 43
3) 在AC中创建capwap隧道
4） 把AP的MAC地址填写到AC上，让AC能控制AP
2）WLAN业务配置下发
AC将WLAN业务配置下发到AP
说人话：
1） 在AC中的WLAN下创建域管理配置文件—定义国家码
2） 在AC中的WLAN下创建AP组： 把多个物理AP设备加入一个AP组
3） 在AC中的WLAN下创建SSID配置文件—无线网的名字
4） 在AC中的WLAN下创建安全配置文件—无线网的密码和加密方式
5） 在AC中创建vlan 池，在池子里加入多个vlan
6）在AC中的WLAN下创建VAP配置文件：
在VAP的配置文件中：绑定SSID 模版，绑定安全模版，绑定VLAN池子
7） 在AC中，在将VAP配置文件和AP组的设备进行绑定，并且定义射频的频段
总结：就是把针对无线网的所有配置，下发给AP组的设备
3）STA接入
STA（手机和电脑）搜索到AP发射的无线网名（SSID）并连接上线，接入网络
说人话：手机，电脑，连接无线网
4）WLAN业务数据转发
WLAN网络开始转发业务数据
说人话：手机和电脑开始访问网络
AP上线
只有AP完成上线，AC才能对AP的集中管理和控制，以及业务下发
1、AP的上线步骤：
1）AP获取IP地址
2）AP发现AC 、AC和AP建立CAPWAP隧道
3）AP接入控制
4）AP版本升级—有需要才会升级
5）CAPWAP隧道维持

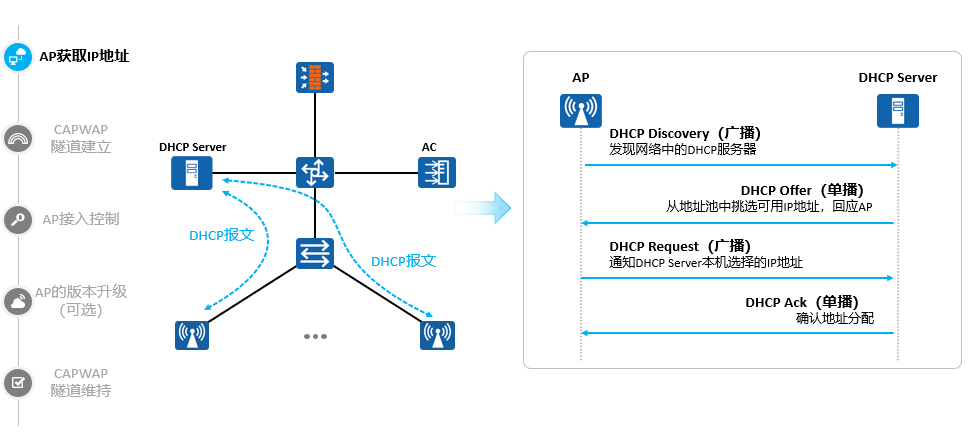

2、AP必须获得IP地址才能够与AC通信，WLAN网络才能够正常工作
1）AP获取IP地址：通过DHCP方式

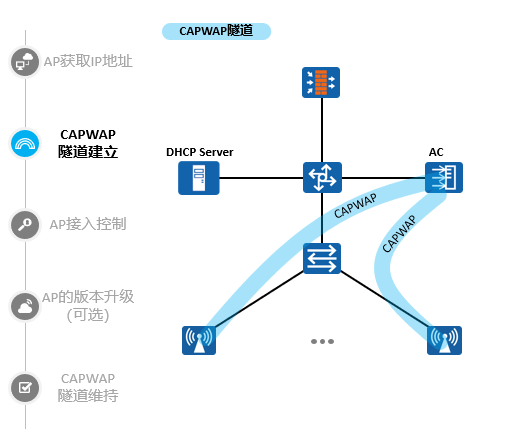

3、CAPWAP隧道建立
AC通过CAPWAP隧道来实现对AP的集中管理和控制
CAPWAP隧道建立：两个阶段
1）AP发现AC阶段：Discovery阶段
动态发现：AP通过发送Discovery Request报文，找到可用的AC
AP通过DHCP获取IP地址，并通过DHCP协议中的Option43字段返回AC地址
在DHCP服务器上配置DHCP响应报文中携带Option43
且Option43携带AC的IP地址
2）建立CAPWAP隧道阶段
AP与AC关联，完成CAPWAP隧道建立
3）capwap隧道包括数据隧道和控制隧道：
▫ 数据隧道：转发电脑或手机访问网络时的数据报文的交互（数据流量）
▫ 控制隧道：AP与AC之间的协议报文的交互（管理流量）
4、AP接入控制。
1）AC上支持三种对AP的认证方式：MAC认证、序列号（SN）认证和不认证
2）MAC认证：把AP的MAC地址填写到AC控制器中
5、AP的版本升级
1）AP根据收到的AC的发来的报文中的参数判断当前的系统软件版本是否与AC上指定的一致。 如果不一致，则AP通过发送报文给AC请求软件版本，然后进行版本升级，
2）升级方式包括AC模式：FTP模式：SFTP模式。
在AC上给AP升级方式： 1)自动升级： 主要用于AP还未在AC中上线的场景,通常先配置好AP上线时的自动升级参数， 然后再配置AP接入。AP在之后的上线过程中会自动完成升级。 如果AP已经上线，配置完自动升级参数后，任意方式触发AP重启，AP也会进行自动升级。 但相比于自动升级，使用在线升级方式升级能够减少业务中断的时间。 ▪AC模式：AP升级时从AC上下载升级版本，适用于AP数量较少时的场景。 ▪FTP模式：AP升级时从FTP服务器上下载升级版本，适用于网络安全性要求不是很高的文件传输场景中， 采用明文传输数据，存在安全隐患。 ▪SFTP模式：AP升级时从SFTP服务器上下载升级版本，适用于网络安全性要求高的场景， 对传输数据进行了严格加密和完整性保护。 2）在线升级：主要用于AP已经在AC中上线并已承载了WLAN业务的场景。 3）定时升级：主要用于AP已经在AC中上线并已承载了WLAN业务的场景。 通常指定在网络访问量少的时间段升级。

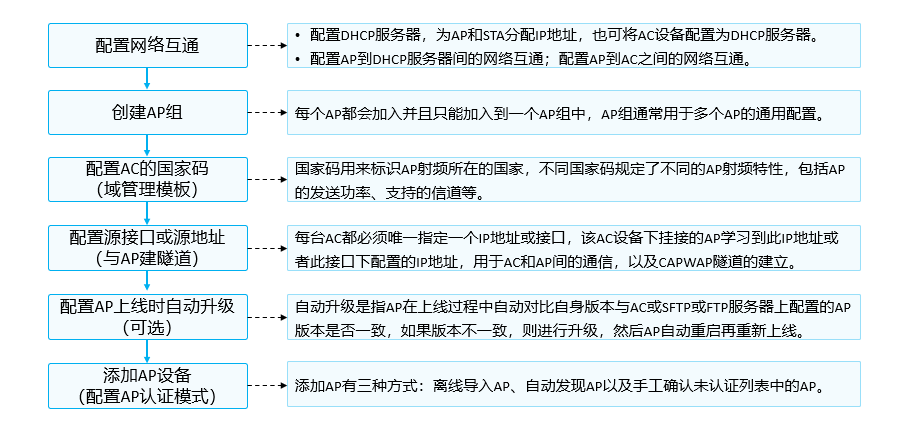

5、为确保AP能够上线，AC需预先配置如下内容
WLAN业务配置下发
1、AP上线后，首先会主动向AC获取当前配置，
而后统一由AC对AP进行集中管理和业务配置下发
2、方便维护：
1）创建AP组的优势：WLAN网络有大量的AP，为了简化AP的配置步骤可以将AP加入到AP组中，在AP组中统一对AP进行同样的配置
2）针对AP灵活性设置：如果AP组内的某个AP和其他AP需求不同，不便于通过AP组来进行统一配置，这类个性化的需求，可以直接在AP下配置
3）优先级：如果同时对AP和AP组都进行了配置， 针对AP的配置优先级高于针对AP的配置

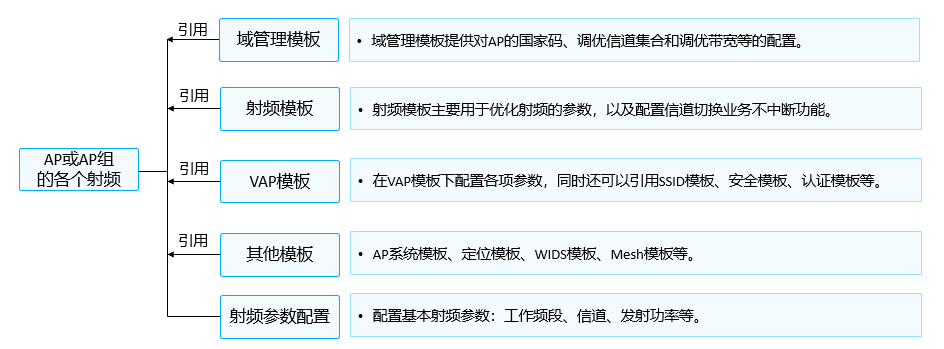

4）为了方便AC下发配置，设计了各种类型的模板，这些模板统称为WLAN模板。
AP组和AP下都能够引用以下模板： 域管理模板 AP系统模板 射频模板 VAP模板 域管理模板： 国家码用来标识AP射频所在的国家，不同国家码规定了不同的AP射频特性， 包括AP的发送功率、支持的信道等。 配置国家码是为了使AP的射频特性符合不同国家或区域的法律法规要求。

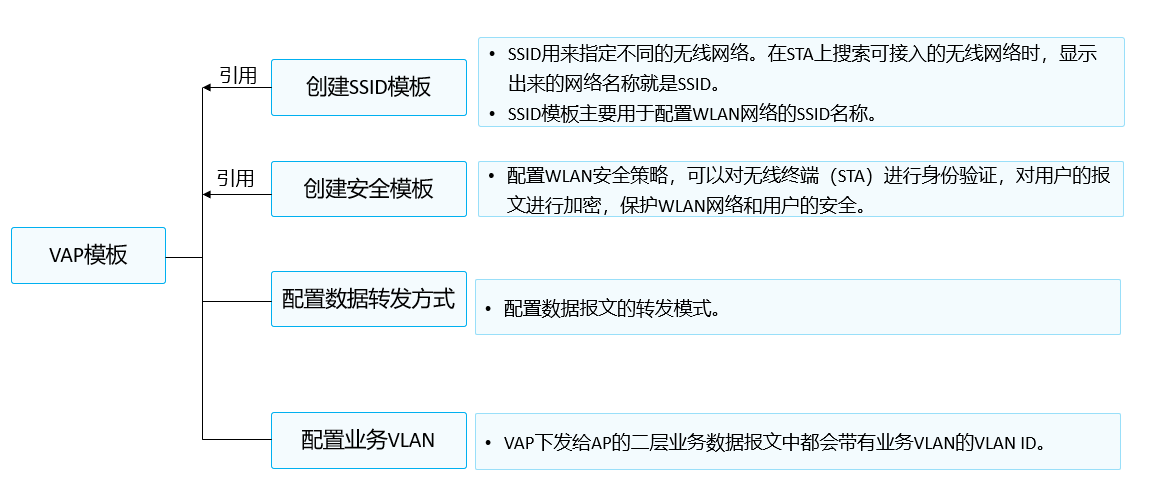

5）VAP模板
SSID模板： 主要用于配置WLAN网络的SSID名称 为了保护无线网的安全性，可以隐藏SSID 安全模板 ：配置WLAN安全策略，可以对无线终端进行身份验证，对用户的报文进行加密， 保护WLAN网络和用户的安全。 WLAN安全策略支持开放认证、WEP、WPA/WPA2-PSK、WPA/WPA2-802.1X等 数据转发方式： 1）制报文是通过CAPWAP的控制隧道转发的 2）用户的数据报文分为隧道转发（又称为“集中转发”）方式、直接转发（又称为“本地转发”）方式。 业务VLAN： 业务VLAN配置为单个VLAN时，在接入STA数众多的区域容易出现IP地址资源不足、 而其它区域IP地址资源浪费的情况。 业务VLAN配置为VLAN pool时，可以在VLAN pool中加入多个VLAN， 然后通过将VLAN pool配置为VAP的业务VLAN，实现一个SSID能够同时支持多个业务VLAN。 新接入的STA会被动态的分配到VLAN pool中的各个VLAN中，减少了单个VLAN下的STA数目， 缩小了广播域；同时每个VLAN尽量均匀的分配IP地址，减少了IP地址的浪费。
STA接入
1、STA接入
1）CAPWAP隧道建立完成后，用户就可以接入无线网络
2）STA接入过程分为六个阶段：
扫描阶段
链路认证阶段
关联阶段
接入认证阶段
DHCP
用户认证
2、STA可以通过主动扫描，定期搜索周围的无线网络，获取到周围的无线网络信息
1）携带有指定SSID的主动扫描方式：适用于STA通过主动扫描接入指定的无线网络。
2）携带空SSID的主动扫描方式：适用于STA通过主动扫描可以获知是否存在可使用的无线服务
3、无线接入安全协议
1）WLAN安全提供了WEP、WPA、WPA2等安全策略机制。\
WEP（WiredEquivalent Privacy）：安全性低
WPA/WPA2(Wi-Fi Protected Access)：安全性高
WPA2采用安全性更高的区块密码锁链
4、STA地址分配
1）STA通常是通过DHCP方式获取IP地址
WLAN业务数据转发

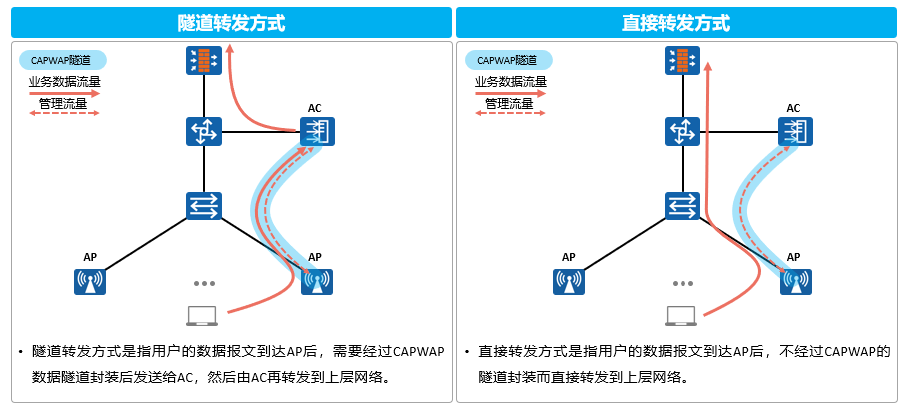

•隧道转发方式：
▫优点：AC集中转发数据报文，安全性好，方便集中管理和控制。
▫缺点：业务数据必须经过AC转发，报文转发效率比直接转发方式低，AC所受压力大。
•直接转发方式：
▫优点：数据报文不需要经过AC转发，报文转发效率高，AC所受压力小。
▫缺点：业务数据不便于集中管理和控制。
WLAN-完整实验

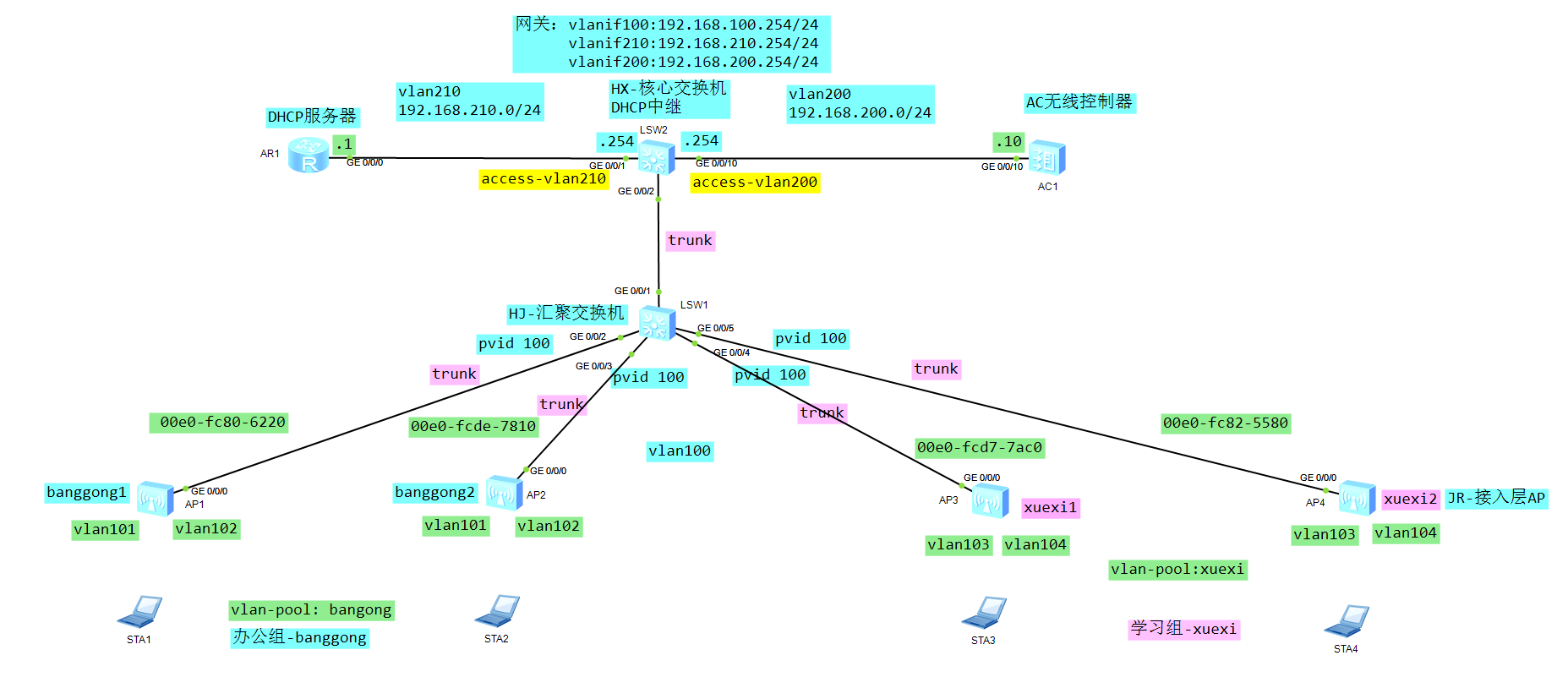

1、拓扑
2、需求：无线终端可以连接无线网络，实现数据互通
3、配置思路
公司部署WLAN，规划了两个AP组 办公组（bangong）的信息： AP所在的VLAN： vlan 100 STA的VLAN ： vlan 101 vlan 102 (笔记电脑所在的vlan) DHCP服务器的地址： 192.168.210.1/24 DHCP中继的地址： 192.168.100.254 （AP设备网关地址） 192.168.101.254 （笔记本电脑的网关） 192.168.102.254 （笔记本电脑的网关） AP设备的IP地址的范围： 192.168.100.0/24 笔记本电脑的IP地址的范围：192.168.101.0/24 192.168.102.0/24 AC设备的管理IP地址： 192.168.200.10/24 AC创建的capwap隧道的源接口和源地址： 源接口：vlanif200 (AC上的vlanif200) 源地址：192.168.200.10 AP组：bangong AP组的设备： AP1和AP2 AP1的名字：bangong1 MAC地址：00e0-fc80-6220 AP2的名字：bangong2 MAC地址：00e0-fcde-7810 AP组绑定的模版： 1、域管理模版： 域管理模版名字：ntd2305 域管理模版作用：定义国家码 2、VAP模版 VAP模版名字：bangong VAP模版绑定的哪些模版： 1）SSID模版 SSID模版名字：bangong SSID模版作用：定义无线网名 ：bangong 2）安全模版 安全模版的名字：bangong 安全模版的作用： &：定义无线安全策略：wpa/wpa2 &：定义的无线密钥：psk 口令：a12345678 &：定义的数据加密方式：aes 3）vlan-pool：vlan池子 vlan-pool的名字：bangong vlan-pool里面的vlan: 103 vlan 104 学习组的射频频段： radio 0： 2.4GHz :信道 1 radio 1: 5.0GHz :信道 149 学习组（xuexi）的信息： AP所在的VLAN： vlan 100 STA的VLAN ： vlan 103 vlan 104 (笔记电脑所在的vlan) DHCP服务器的地址： 192.168.210.1/24 DHCP中继的地址：192.168.100.254 （AP设备网关地址） 192.168.103.254 （笔记本电脑的网关） 192.168.104.254 （笔记本电脑的网关） AP设备的IP地址的范围： 192.168.100.0/24 笔记本电脑的IP地址的范围：192.168.103.0/24 192.168.104.0/24 AC设备的管理IP地址： 192.168.200.10/24 AC创建的capwap隧道的源接口和源地址： 源接口：vlanif200 (AC上的vlanif200) 源地址：192.168.200.10 AP组：xuexi AP组的设备： AP3和AP4 AP3的名字：xuexi1 MAC地址：00e0-fcd7-7ac0 AP4的名字：xuexi2 MAC地址：00e0-fc82-5580 AP组绑定的模版： 1、域管理模版： 域管理模版名字：ntd2305 域管理模版作用：定义国家码 2、VAP模版 VAP模版名字：xuexi VAP模版绑定的哪些模版： 1）SSID模版 SSID模版名字：xuexi SSID模版作用：定义无线网名 ：xuexi 2）安全模版 安全模版的名字：xuexi 安全模版的作用： &：定义无线安全策略：wpa/wpa2 &：定义的无线密钥：psk 口令：a12345678 &：定义的数据加密方式：aes 3）vlan-pool：vlan池子 vlan-pool的名字：xuexi vlan-pool里面的vlan: 103 vlan 104 学习组的射频频段： radio 0： 2.4GHz :信道 1 radio 1: 5.0GHz :信道 149
4、配置命令：
第一步：基础配置：让AP可以通过DHCP获取IP地址 1）汇聚交换机创建vlan, 配置端口角色 [Huawei]sys hj-sw1 [hj-sw1]vlan batch 100 101 102 103 104 200 210 [hj-sw1]port-group group-member g0/0/1 to g0/0/5 [hj-sw1-port-group]port link-type trunk [hj-sw1-port-group]port trunk allow-pass vlan all 2）核心交换机创建vlan, 配置端口角色 [hx-sw2]vlan batch 100 101 102 103 104 200 210 [hx-sw2]int g0/0/2 [hx-sw2-GigabitEthernet0/0/2]port link-type trunk [hx-sw2-GigabitEthernet0/0/2]port trunk allow-pass vlan all [hx-sw2-GigabitEthernet0/0/2]quit [hx-sw2]int g0/0/1 [hx-sw2-GigabitEthernet0/0/1]port link-type access [hx-sw2-GigabitEthernet0/0/1]port default vlan 210 [hx-sw2-GigabitEthernet0/0/1]int g0/0/10 [hx-sw2-GigabitEthernet0/0/10]port link-type access [hx-sw2-GigabitEthernet0/0/10]port default vlan 200 3）DHCP-R1配置DHCP功能，配置IP地址池 [R1-dhcp]dhcp enable [R1-dhcp]ip pool vlan100 [R1-dhcp-ip-pool-vlan100]network 192.168.100.0 mask 24 [R1-dhcp-ip-pool-vlan100]gateway-list 192.168.100.254 [R1-dhcp-ip-pool-vlan100]dns-list 8.8.8.8 [R1-dhcp-ip-pool-vlan100]ip pool vlan101 [R1-dhcp-ip-pool-vlan101]network 192.168.101.0 mask 24 [R1-dhcp-ip-pool-vlan101]gateway-list 192.168.101.254 [R1-dhcp-ip-pool-vlan101]dns-list 8.8.8.8 [R1-dhcp-ip-pool-vlan101]ip pool vlan102 [R1-dhcp-ip-pool-vlan102]network 192.168.102.0 mask 24 [R1-dhcp-ip-pool-vlan102]gateway-list 192.168.102.254 [R1-dhcp-ip-pool-vlan102]dns-list 8.8.8.8 [R1-dhcp-ip-pool-vlan102]ip pool vlan103 [R1-dhcp-ip-pool-vlan103]network 192.168.103.0 mask 24 [R1-dhcp-ip-pool-vlan103]gateway-list 192.168.103.254 [R1-dhcp-ip-pool-vlan103]dns-list 8.8.8.8 [R1-dhcp-ip-pool-vlan103]ip pool vlan104 [R1-dhcp-ip-pool-vlan104]network 192.168.104.0 mask 24 [R1-dhcp-ip-pool-vlan104]gateway-list 192.168.104.254 [R1-dhcp-ip-pool-vlan104]dns-list 8.8.8.8 [R1-dhcp-ip-pool-vlan104]quit [R1-dhcp]int g0/0/0 [R1-dhcp-GigabitEthernet0/0/0]ip add 192.168.210.1 24 [R1-dhcp-GigabitEthernet0/0/0] dhcp select global 4）核心交换机SW2配置vlanif 网关地址 [hx-sw2]int vlan 100 [hx-sw2-Vlanif100]ip add 192.168.100.254 24 [hx-sw2-Vlanif100]int vlan 101 [hx-sw2-Vlanif101]ip add 192.168.101.254 24 [hx-sw2-Vlanif101]int vlan102 [hx-sw2-Vlanif102]ip add 192.168.102.254 24 [hx-sw2-Vlanif102]int vlan103 [hx-sw2-Vlanif103]ip add 192.168.103.254 24 [hx-sw2-Vlanif103]int vlan 104 [hx-sw2-Vlanif104]ip add 192.168.104.254 24 [hx-sw2-Vlanif104]int vlan200 [hx-sw2-Vlanif200]ip add 192.168.200.254 24 [hx-sw2-Vlanif200]int vlan210 [hx-sw2-Vlanif210]ip add 192.168.210.254 24 5）核心交换机SW2配置DHCP中继 [hx-sw2]dhcp enable [hx-sw2]int vlan 100 [hx-sw2-Vlanif100]dhcp select relay [hx-sw2-Vlanif100]dhcp relay server-ip 192.168.210.1 [hx-sw2-Vlanif100]int vlan 101 [hx-sw2-Vlanif101]dhcp select relay [hx-sw2-Vlanif101]dhcp relay server-ip 192.168.210.1 [hx-sw2-Vlanif101]int vlan 102 [hx-sw2-Vlanif102]dhcp select relay [hx-sw2-Vlanif102]dhcp relay server-ip 192.168.210.1 [hx-sw2-Vlanif102]int vlan103 [hx-sw2-Vlanif103]dhcp select relay [hx-sw2-Vlanif103]dhcp relay server-ip 192.168.210.1 [hx-sw2-Vlanif103]int vlan104 [hx-sw2-Vlanif104]dhcp select relay [hx-sw2-Vlanif104]dhcp relay server-ip 192.168.210.1 6) DHCP-R1 配置去往中继的回程路由（默认路由） [R1-dhcp]ip route-static 0.0.0.0 0.0.0.0 192.168.210.254 7）在hj-SW1中修改g0/0/2-g0/0/5的pvid为vlan100 [hj-sw1]port-group group-member g0/0/2 to g0/0/5 [hj-sw1-port-group]port trunk pvid vlan 100 备注：修改接口的pvid的目的是： 让AP和核心交换机中的网关地址-DHCP中继地址（192.168.100.254）能够通信 AP和DHCP中继能够互通后，AP发送的DHCP发现报文才能被中继设备转发给DHCP服务器 AP才可以获取到IP地址 验证：验证AP是否能够获取IP地址 <Huawei>dis system-information //在AP中验证是否获取IP地址 System Information =============================================== Serial Number : 21023544831070413239 :SN码 System Name : Huawei ：系统名字（华为的设备） Country Code : US ：国家代码：US (美国） MAC Address : 00:e0:fc:80:62:20 ：MAC地址 Radio 0 MAC Address : 00:00:00:00:00:00 ：射频信号频段 2.4GHz Radio 1 MAC Address : 00:00:00:00:00:10 : 射频信号频段 5GHz IP Address : 192.168.100.252 :成功从dhcp 获取IP地址 Subnet Mask : 255.255.255.0 Default Gateway : 192.168.100.254 <Huawei>display ip int brief //查看vlanif 的接口IP地址 <R1-dhcp>display ip pool name vlan100 used //在dhcp 服务器上验证 Pool-name : vlan100 ----------------------------------------------------------------------------- Start End Total Used Idle(Expired) Conflict Disable ----------------------------------------------------------------------------- 192.168.100.1 192.168.100.254 253 4 249(0) 0 0 ----------------------------------------------------------------------------- Network section : -------------------------------------------------------------------------- Index IP MAC Lease Status -------------------------------------------------------------------------- 249 192.168.100.250 00e0-fc82-5580 158 Used 250 192.168.100.251 00e0-fcde-7810 158 Used 251 192.168.100.252 00e0-fc80-6220 159 Used 252 192.168.100.253 00e0-fcd7-7ac0 161 Used <hx-sw2>display arp all //在核心上查看ARP表 第二步：配置AP上线 ： 在AC和AP之间建立capwap隧道 1）在AC中创建vlan200 并且把g0/0/10加入vlan200, 改为access [AC6605]vlan 200 [AC6605-vlan200]quit [AC6605]int vlan 200 [AC6605-Vlanif200]ip add 192.168.200.10 24 [AC6605-Vlanif200]int g0/0/10 [AC6605-GigabitEthernet0/0/10]port link-type access [AC6605-GigabitEthernet0/0/10]port default vlan 200 2）在AC中配置默认路由，能够实现和AP互联互通 [AC6605]ip route-static 0.0.0.0 0.0.0.0 192.168.200.254 备注：让AC可以和不同网段的AP实现互联互通 3）在DHCP服务中配置dhcp option 43：让AP知道AC的管理地址 [R1-dhcp] [R1-dhcp]ip pool vlan100 [R1-dhcp-ip-pool-vlan100]option 43 sub-option 1 ip-address 192.168.200.10 备注：修改完option 43后，记得重启一下所有的AP设备 备注：AC要统一管理几百台AP设备，AP和AC之间的协议报文-管理流量要实现交互 所以AP和AC要建立capwap 隧道， 所以AP必须知道AC的管理IP地址 但是AP不清楚AC的管理IP地址是多少，所以就要让DHCP服务器告诉所有的AP 为什么要选择DHCP服务器呢，因为每一台AP开机的时候，都要从DHCP哪里获取IP地址 DHCP怎么告诉AP，AC的管理IP地址呢？ 利用dhcp报文中，option 43 字段，下发AC的管理IP地址，给AP option 43 的编码方式，默认是3种 (option 43只针对IPv4地址） 1）ascll : ascll编码，优势：标点符号也可以编进去，可以连续写多个IP地址 2）hex: 16进制，要把IP地址改成16进制数，填写 3）ip-address :10进制，把IP地址填写进去 通过抓包：获取dhcp报文中option 43的值 01:04:c0:a8:c8:0a 备注： c0:a8:c8:0a 16进制数翻译为ipv4地址为 ：192.168.200.10 4) 在AC中配置capwap 隧道 --在AC和AP之间建立隧道 [AC6605]capwap source ip-address 192.168.200.10 备注：创建capwap 隧道，指定隧道的源地址为AC的管理IP：192.168.200.10 ========================================= 备注：可以定义源接口，也可以定义源IP地址 :两条命令 capwap source ip-address 192.168.200.10 capwap source interface vlanif 200 ========================================= 5）在AC中填写AP的MAC地址，让AC知道AP的存在 [AC6605]wlan [AC6605-wlan-view]ap-id 1 ap-mac 00e0-fc80-6220 [AC6605-wlan-ap-1]ap-id 2 ap-mac 00e0-fcde-7810 [AC6605-wlan-ap-2]ap-id 3 ap-mac 00e0-fcd7-7ac0 [AC6605-wlan-ap-3]ap-id 4 ap-mac 00e0-fc82-5580 验证： [AC6605]ping 192.168.200.254 [AC6605]ping 192.168.100.253 [AC6605]ping 192.168.100.252 [AC6605]ping 192.168.100.251 [AC6605]ping 192.168.100.250 [AC6605] dis ap all //AC上查看ap注册信息 ========================================================================= 排错方法： 1.检查AC能否ping通AP1 ---检查网络是否通 2.检查option参数 ---去dhcp服务器中ip pool 100中检查 option 是否配置 3.检查capwap隧道地址 --在AC中，检查capwap 隧道是否配置 4.重启ap --等待3分钟，看是否上线，如果不上线，重启ap 6）验证AP是否上线 [AC6605]dis ap all -------------------------------------------------------------------------------- ID MAC Name Group IP Type State -------------------------------------------------------------------------------- 1 00e0-fc80-6220 00e0-fc80-6220 default 192.168.100.253 AP6050DN nor 2 00e0-fcde-7810 00e0-fcde-7810 default 192.168.100.252 AP6050DN nor 3 00e0-fcd7-7ac0 00e0-fcd7-7ac0 default 192.168.100.250 AP6050DN nor 4 00e0-fc82-5580 00e0-fc82-5580 default 192.168.100.251 AP6050DN nor -------------------------------------------------------------------------------- 第三步：AC下发配置给AP 1）创建域管理配置文件-绑定国家码 [AC6605]wlan //配置wlan [AC6605-wlan-view]regulatory-domain-profile name ntd2305 //创建域管理模版 [AC6605-wlan-regulate-domain-ntd2305]country-code cn //配置国家码 [AC6605-wlan-regulate-domain-ntd2305]quit 2）创建AP组-绑定域管理配置文件 [AC6605]wlan //配置wlan [AC6605-wlan-view]ap-group name bangong //创建ap组，命名为bangong [AC6605-wlan-ap-group-bangong]regulatory-domain-profile ntd2305 //绑定域管理模版 [AC6605-wlan-ap-group-bangong]quit [AC6605-wlan-view]ap-group name xuexi //创建ap组，命名为xuexi [AC6605-wlan-ap-group-xuexi]regulatory-domain-profile ntd2305 //绑定域管理模版 3）创建AP组，在AP组里添加物理AP设备 [AC6605]wlan [AC6605-wlan-view]ap-id 1 //配置ap 1 [AC6605-wlan-ap-1]ap-name bangong1 //给ap1 命名为 bangong1 [AC6605-wlan-ap-1]ap-group bangong //把ap1 加入bangong 组 [AC6605-wlan-ap-1]quit [AC6605-wlan-view]ap-id 2 //配置ap 2 [AC6605-wlan-ap-2]ap-name bangong2 //给ap2 命名为 bangong2 [AC6605-wlan-ap-2]ap-group bangong //把ap2 加入bangong 组 [AC6605-wlan-ap-2]quit [AC6605-wlan-view]ap-id 3 //配置ap 3 [AC6605-wlan-ap-3]ap-name xuexi1 //给ap3 命名为 xuexi1 [AC6605-wlan-ap-3]ap-group xuexi //把ap3 加入xuexi组 [AC6605-wlan-ap-3]quit [AC6605-wlan-view]ap-id 4 //配置ap 4 [AC6605-wlan-ap-4]ap-name xuexi2 //给ap4 命名为 xuexi2 [AC6605-wlan-ap-4]ap-group xuexi //把ap4 加入xuexi组 4）验证AP设备是否加入AP组 <AC6605>dis ap-group all -------------------------------------------------------------------------------- Name APs -------------------------------------------------------------------------------- bangong 0 default 4 xuexi 0 -------------------------------------------------------------------------------- 备注：我们要把4台AP分别放在 bangong 组 和 xuexi组 5）创建SSID模板-定义无线网名 [AC6605]wlan [AC6605-wlan-view]ssid-profile name bangong //创建ssid模版，命名为bangong [AC6605-wlan-ssid-prof-bangong]ssid bangong //定义ssid的名字(无线网名) [AC6605-wlan-ssid-prof-bangong]quit [AC6605-wlan-view]ssid-profile name xuexi //创建ssid模版，命名为xuexi [AC6605-wlan-ssid-prof-xuexi]ssid xuexi //定义ssid的名字(无线网名) 6）创建安全模板-定义无线网安全策略 预共享密钥，加密方式 [AC6605]wlan [AC6605-wlan-view]security-profile name bangong //创建安全模版，命名为bangong [AC6605-wlan-sec-prof-bangong]security wpa-wpa2 psk pass-phrase a1234567 aes [AC6605-wlan-sec-prof-bangong]quit [AC6605-wlan-view]security-profile name xuexi [AC6605-wlan-sec-prof-xuexi]security wpa-wpa2 psk pass-phrase a12345678 aes //定义安全策略，定义预共享密钥，定义加密方式 7）创建VLAN池-绑定多个VLAN： 给STA（电脑和手机）用的VLAN [AC6605]vlan pool bangong //创建vlan池，命名为bangong [AC6605-vlan-pool-bangong]vlan 101 102 //将vlan 101 102 加入bangong池 [AC6605-vlan-pool-bangong]quit [AC6605]vlan pool xuexi //创建vlan池，命名为xuexi [AC6605-vlan-pool-xuexi]vlan 103 104 //将vlan 103 104 加入xuexi池 8）创建VAP模板--绑定VLAN池子， 绑定SSID配置文件， 绑定安全配置文件 [AC6605]wlan [AC6605-wlan-view]vap-profile name bangong //创建vap模版，命名为bangong [AC6605-wlan-vap-prof-bangong]ssid-profile bangong //绑定ssid模版 [AC6605-wlan-vap-prof-bangong]security-profile bangong //绑定安全模版 [AC6605-wlan-vap-prof-bangong]service-vlan vlan-pool bangong //绑定vlan池 [AC6605-wlan-vap-prof-bangong]quit [AC6605-wlan-view]vap-profile name xuexi //创建vap模版，命名为xuexi [AC6605-wlan-vap-prof-xuexi]ssid-profile xuexi //绑定ssid模版 [AC6605-wlan-vap-prof-xuexi]security-profile xuexi //绑定安全模版 [AC6605-wlan-vap-prof-xuexi]service-vlan vlan-pool xuexi //绑定vlan池 9）将VAP配置文件绑定到AP组，把配置下发给AP组的物理设备 [AC6605]wlan [AC6605-wlan-view]ap-group name bangong //进入ap组 [AC6605-wlan-ap-group-bangong]vap-profile bangong wlan 1 radio 0 [AC6605-wlan-ap-group-bangong]vap-profile bangong wlan 1 radio 1 [AC6605-wlan-ap-group-bangong]quit [AC6605-wlan-view]ap-group name xuexi [AC6605-wlan-ap-group-xuexi]vap-profile xuexi wlan 1 radio 0 [AC6605-wlan-ap-group-xuexi]vap-profile xuexi wlan 1 radio 1 //在ap设备组里绑定vap模版，并且定义射频频段 -指定AP组的射频频段： 2.4GHz 5.0GHz

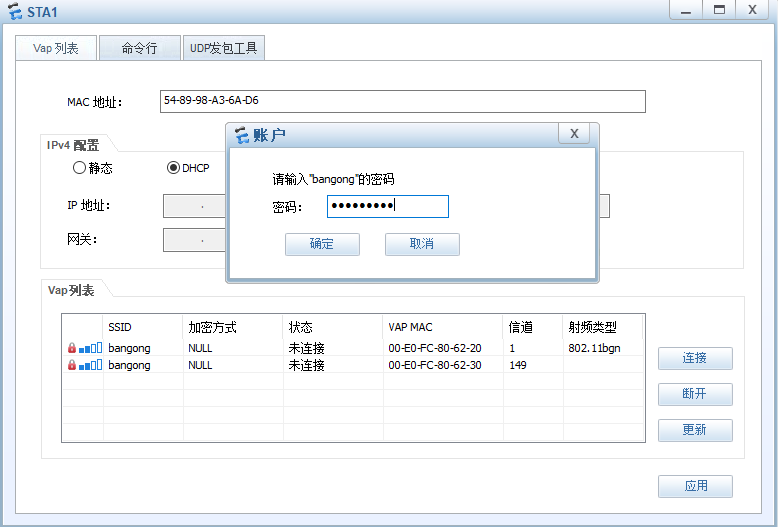

第四步：笔记本连接无线网：bangong
STA>ipconfig
Link local IPv6 address...........: ::
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.101.253
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.101.254
Physical address..................: 54-89-98-A3-6A-D6
DNS server........................: 8.8.8.8

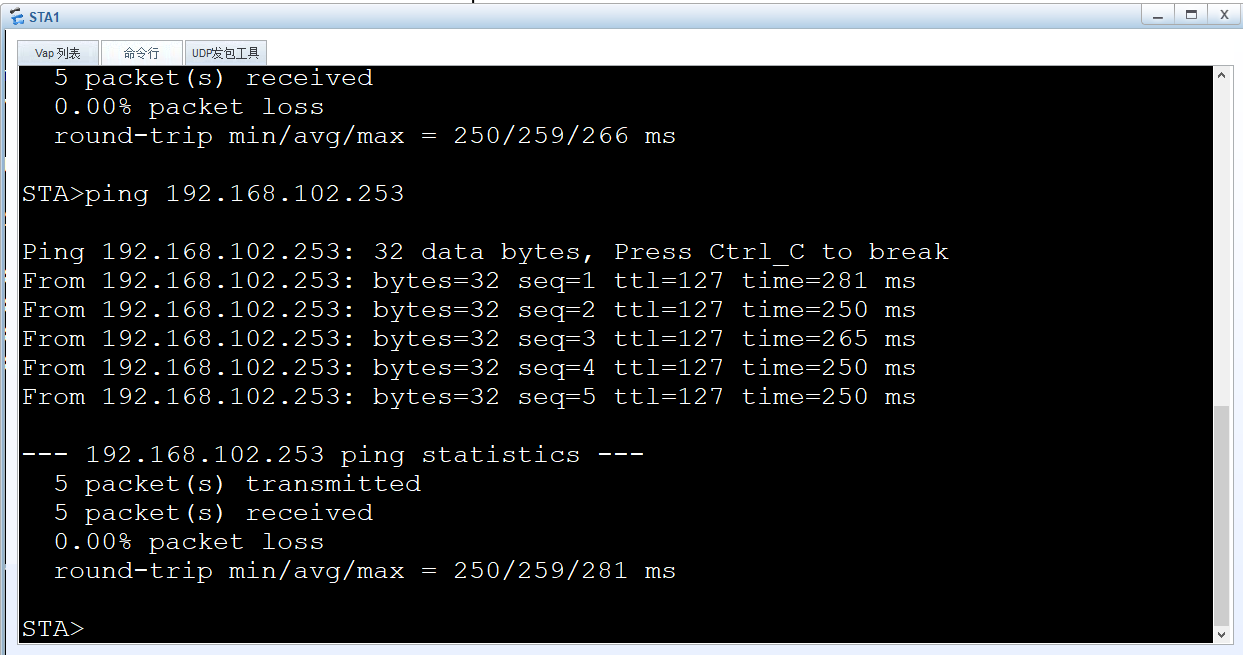

第五步：网络互连互通
显示图：
其他配置信息—仅供了解
1、在AC上添加AP设备（离线导入AP信息）: AP的注册方式 [AC6605]wlan [AC6605-wlan-view]ap auth-mode ? mac-auth MAC authenticated mode, default authenticated mode ：默认是MAC认证 no-auth No authenticated mode ：无认证 sn-auth SN authenticated mode ：SN码认证 [AC6605-wlan-view]ap auth-mode sn-auth //认证方式改为sn码认证 [AC6605-wlan-view]ap auth-mode mac-auth //认证方式改为MAC认证 2、在VAP模版中，定义数据流量的转发方式 [AC6605]wlan [AC6605-wlan-view]vap-profile name bangong //进入vap的配置文件 [AC6605-wlan-vap-prof-bangong]forward-mode ? direct-forward Direct forward ：直接转发 softgre Softgre profile ：soft 隧道 tunnel Tunnel ：capwap 隧道转发 [AC6605-wlan-vap-prof-bangong]forward-mode tunnel //定义为隧道转发 备注：AP和AC之间交互的协议报文，也叫管理流量，必然走capwap 隧道 我们这个配置，定义的STA（电脑和手机）上网的流量，数据报文，数据流量 默认情况下，数据流量直接转发，不走capwap 隧道，如果你想让数据流量走capwap 隧道 你就执行上面的命令，即可，但是通常企业都是执行直接转发 3、修改vlan pool中vlan的分配方式 [AC6605]vlan pool bangong [AC6605-vlan-pool-bangong]assignment ? even Even ：顺序分配 hash Hash ：哈希分配 [AC6605-vlan-pool-bangong]assignment even //修改顺序分配
