防火墙初始化脚本


FW1
admin
Admin@123
y
Admin@123
admin@123
admin@123
undo terminal monitor
system-view
sysname  FW1
web-manager timeout 1440
interface GigabitEthernet 0/0/0
ip address  192.168.20.100 24
service-manage https permit
service-manage ping permit
return
FW2
admin
Admin@123
y
Admin@123
admin@123
admin@123
undo terminal monitor
system-view
sysname  FW2
web-manager timeout 1440
interface GigabitEthernet 0/0/0
ip address  192.168.21.100 24
service-manage https permit
service-manage ping permit
return

一、策略路由

1、概述
策略路由允许以更多维度转发数据包（安全区域、源IP地址、目标IP地址、用户、服务、应用等），优先于路由表而不是替代

2、应用场景
防火墙存在多个网络出口链路冗余，通过策略路由可以根据需要进行选择网络出口，实现负载分担

3、组成

匹配条件
入接口/源安全区域 IP地址/MAC地址（源、目的） 用户、服务、应用、时间段 DSCP优先级：进行流量类型识别
实施策略路由动作
转发：单出口（下一跳）、多出口（智能选路） 不做策略路由：按照现有路由表进行转发
匹配规则
按顺序匹配条件，满足条件则进行路由动作，不满足继续匹配下一条规则
所有条件都不满足，按路由表转发

二、策略路由解决方案

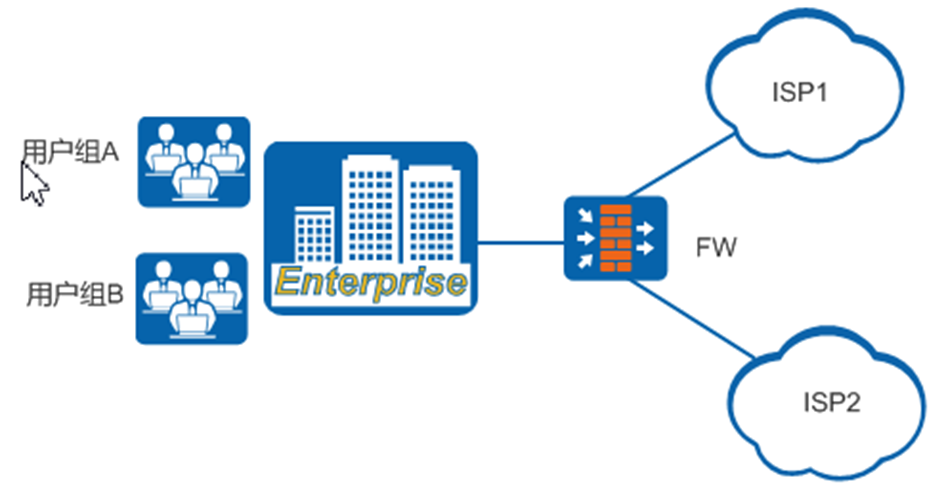

1、企业需求
1）不同的部门使用不同ISP出口
2）不同用户使用不同ISP出口
3）不同数据流类型使用不同ISP出口
……

2、解决方案
配置策略路由，根据源地址、应用、用户等信息进行数据转发
配置IP-LINK实现出口冗余

3、实施
配置接口地址和安全区域，配置地址组对象
配置安全策略
配置IP-LINK探测（为使双出口冗余，配置链路状态探测）
配置策略路由
配置NAT策略

三、双机热备

1、概述
双机热备实现设备级冗余，类似VRRP
网络存在多个出口设备，通过双机热备实现负载分担和网关冗余

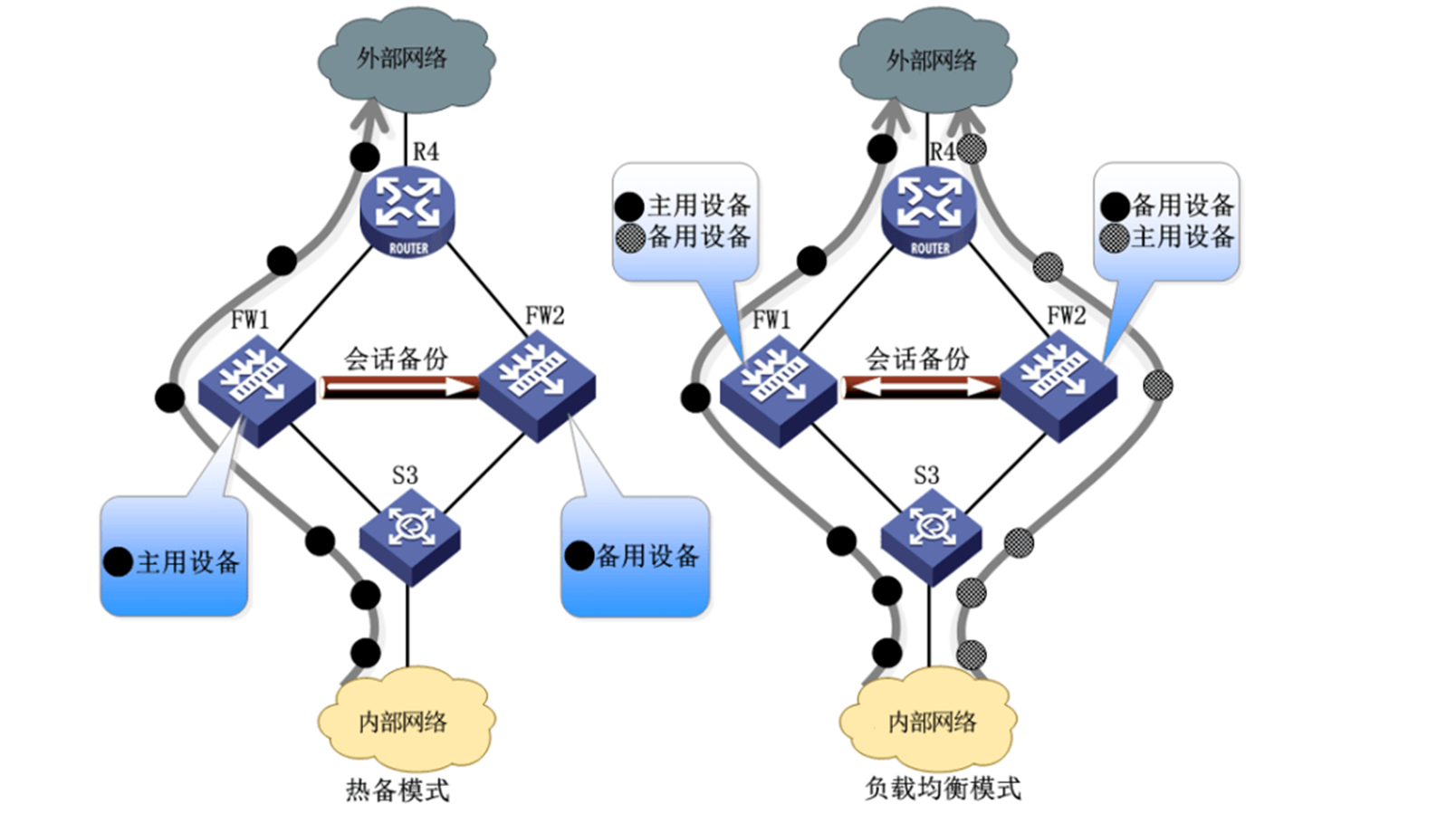

2、工作模式
热备模式：同一时间只用一台防火墙转发数据包，其他防火墙不转发数据包
负载均衡模式：同一时间，多台防火墙同时转发数据，但每个防火墙又作为其他防火墙的备用设备，即每个防火墙即是主用设备也是备用设备

3、配置要求
两台防火墙用于心跳线的接口加入相同的安全区域 两台防火墙用于心跳线的接口的设备编号一致 建议用于双机热备的两条防火墙采用相同的型号、相同的VRP版本

四、双机热备解决方案

1、企业需求

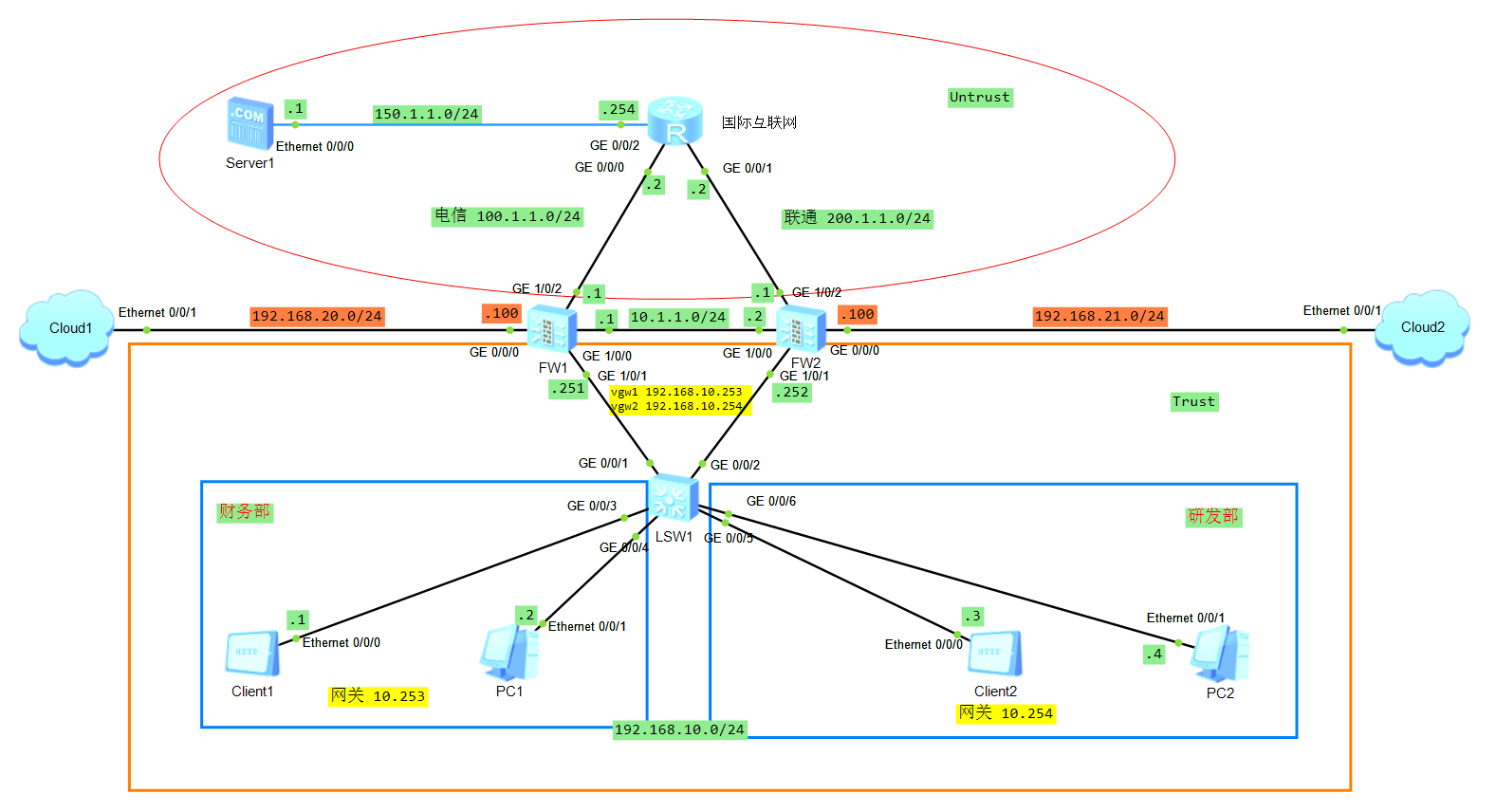

公司出口有两台边界防火墙分别连接电信和联通 负载分担：财务部流量走电信，信息安全部流量走联通 相互冗余：某一出口不通，流量能够自动切换，避免网络中断，实现网络的稳定性和可靠性.

2、解决方案：
1）FW1和FW2部署双机热备
2）采用“负载均衡”工作模式，FW1和FW2互为主备设备
3）配置防火墙之间的心跳线，用于同步会话表和主备状态
4）配置链路状态探测，用于双出口冗余

3、配置步骤
第一步：配置接口地址 第二步：配置安全策略 第三步：配置NAT策略 第四步：配置默认路由 第五步：配置IP-Link 第六步：配置双机热备
1）配置运行模式 2）心跳接口 3）虚拟IP地址 4）IP-Link监控

DAY03.rar
注意:
FW1虚拟IP: VRID:1 192.168.10.253(主) VRID:2 192.168.10.254(备) FW2虚拟IP: VRID:1 192.168.10.253(备) VRID:2 192.168.10.254(主) 注意:在不同的防火墙中虚拟IP角色互换 相同的虚拟IP的VRID必须要一致



下节课资源准备：

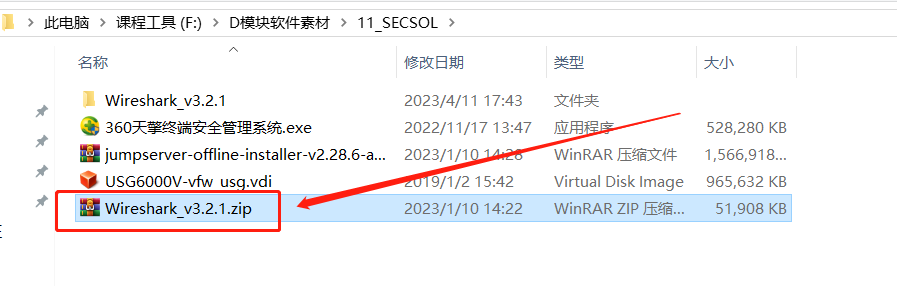

Wireshark_v3.2.1.zip

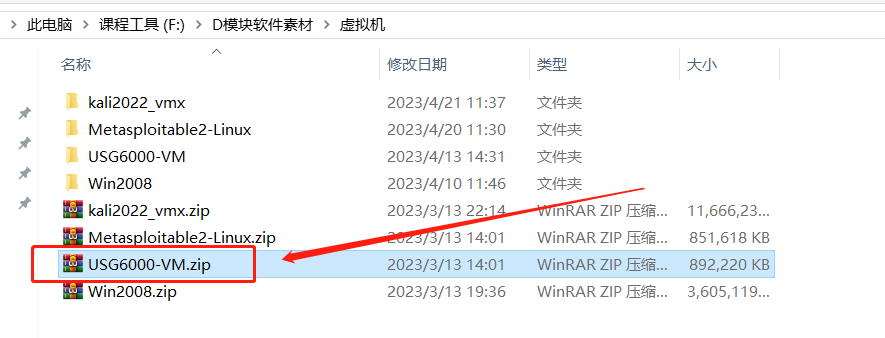

USG6000-VM.zip
