一、交换机基本配置.

1、language-mode Chinese //切换语言模式为中文
<Huawei>language-mode Chinese Change language mode, confirm? [Y/N] y 备注：更改语言模式，确认吗？Y确认 提示：改变语言模式成功。 <Huawei>language-mode English //切换语言模式为英文
2、undo terminal monitor //取消终端提示
<SW2>undo terminal monitor      //取消终端提示  terminal 终止
 Info: Current terminal monitor is off.
 提醒：当前终端提示已经关闭

 <SW2>terminal monitor     //开启终端提示
 Info: Current terminal monitor is on.
 提示：当前终端提示已经开启

 <SW2>u t m    //取消终端提示简写
Info: Current terminal monitor is off.
3、设置交换机闲置会话时间
user-interface console 0 //进终端进行配置
[SW1]user-interface   console 0   //进终端进行配置

[SW1-ui-console0]idle-timeout 1   //设置闲置会话时间为1分钟
4、恢复出厂设置
<SW1> reset saved-configuration    //恢复出厂设置
Warning: The action will delete the saved configuration in the device.
The configuration will be erased to reconfigure. Continue? [Y/N]: y     //是否要恢复出厂设置
..........
Info: Succeeded in clearing the configuration in the device.
<SW1> reboot                //重启终端
Warning: All the configuration will be saved to the configuration file for the n
ext startup:, Continue?[Y/N]: n       //提示是否保存当前配置，选择是Y/否N
...........
System will reboot! Continue?[Y/N]: y    //提示设备是否要重启，选择是Y/否N

 5、辟邪剑谱

<Huawei> u t m 关闭日志提示

<Huawei> dis ver 显示版本
<Huawei> dis cu 查看当前配置信息
<Huawei> sy 进入系统视图
[Huawei] sy S1 更改设备名为S1
[S1] int g0/0/1 进入接口
[S1-GigabitEthernet0/0/1] sh 禁用接口
[S1-GigabitEthernet0/0/1] undo sh 启用接口
 Ctrl+z 返回用户视图
[S1] user-in co 0 进入console口
[S1-ui-console0] auth p 启用密码认证
[S1-ui-console0] set a p c 123设 置密码
[S1-ui-console0] ret 返回到用户视图
<S1> sa 保存
<S1> quit
Please Press ENTER.
Login authentication
Password:输入 123
[S1] user-in co 0 进入console口
[S1-ui-console0] i 1440 设置超时时间24小时
<S1> res sa
Warning: The action will delete the saved configuration in the device.
The configuration will be erased to reconfigure. Continue? [Y/N]:y确认恢复

<S1> reboot
ext startup:, Continue?[Y/N]:n不保存
System will reboot! Continue?[Y/N]:y重启

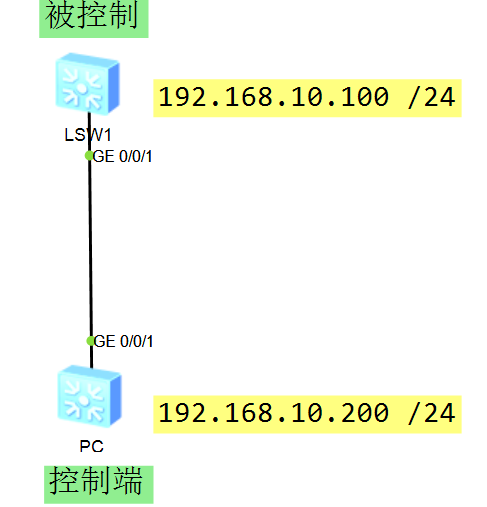

二、远程控制交换机

配置思路：
1、给设备配置IP地址
SW1：（以上图标注为准）
[Huawei]interface Vlanif 1    //进入虚接口Vlanif1
[Huawei-Vlanif1]ip address 192.168.10.100 24    //配置IP地址
PC：（以上图标注为准，也是一台交换机）
[Huawei]interface Vlanif 1    //进入虚接口Vlanif1
[Huawei-Vlanif1]ip address 192.168.10.200 24    //配置IP地址

**<SW1>display interface Vlanif 1  //查询IP地址信息**
2、测试两台设备的网络连通性
SW1：
<Huawei>ping 192.168.10.200
PC：（以上图标注为准，也是一台交换机）
<Huawei>ping 192.168.10.100
3、实施远程
SW1：
[SW1]user-interface  vty  0 4     //进入远程配置视图，允许5个会话远程访问
[SW1-ui-vty0-4]authentication-mode password  //启用密码认证模式
[SW1-ui-vty0-4]set authentication password cipher 123456  //设置密文密码为123456
[SW1-ui-vty0-4]user privilege level 3  //设置权限级别，默认为权限0参观级，3为管理级

PC：（以上图标注为准，也是一台交换机）
<huawei> telnet  192.168.10.100
Password:
实现远程控制
注：telnet 远程管理协议，端口号 23

三、路由器的相关知识

1） 路由：数据从一个网络到另外一个网络之间转发数据包的过程称为路由
2） 路由器：连接不同网络，实现不同网段之间的通信
3）路由表：路由器选择数据的传输路径的依据**
4） 路由器的工作原理
路由器接收数据包
检查数据包中的目标IP
在路由表中查找与目标IP相匹配的路由条目
路由表中找到与目标IP相匹配的路由条目后，按照此条目所指的方向将数据转发出去

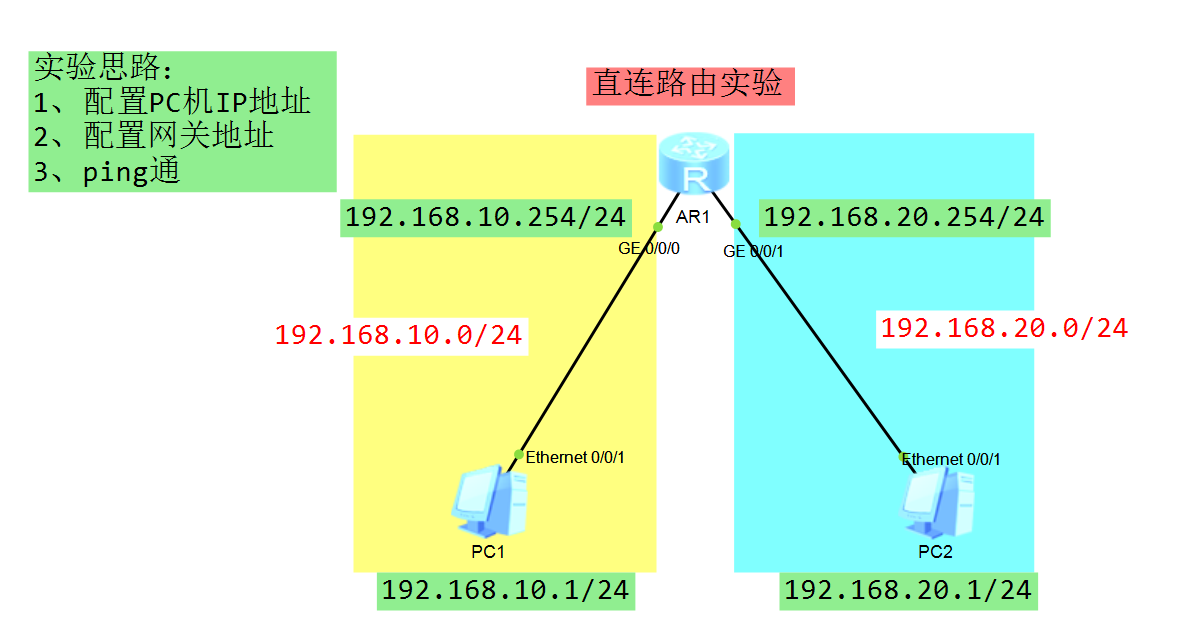

四、路由器的基本配置

配置思路：
1、给PC1、PC2配置IP地址、子网掩码、网关地址
2、给路由器接口配置IP地址
配置PC1设备的网关地址：
[Huawei]interface GigabitEthernet 0/0/0      //进入接口视图
[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.254 24  //配置接口IP地址
配置PC2设备的网关地址：
[Huawei]interface GigabitEthernet 0/0/1     //进入接口视图
[Huawei-GigabitEthernet0/0/1]ip address 192.168.20.254 24  //配置接口IP地址

确认IP地址是否配置成功
[Huawei-GigabitEthernet0/0/0]display  this
[Huawei-GigabitEthernet0/0/1]display  this
<Huawei>display ip interface brief//查看接口IP地址简短信息
3、验证结果：测试PC1和PC2的网络连通性
在PC1上进行操作：ping  192.168.20.1
在PC2上进行操作：ping  192.168.10.1
查看路由表
根据以上的拓扑图，可以查看路由器的路由表
<Huawei>display ip routing-table
