一、OSI参考模型
1、计算机网络功能
数据通信、资源共享、增加数据可靠性、提高系统处理能力（主要功能数据通信）
2.标准：一致同意的规则可以理解为标谁
ISO（国际标准化组织）在网络通信中创建了OSI(开放系统互联)模型
ANSI（美国国家标准化局）
ITU-T(国际电信联盟-电信标准部)
IEEE(电气和电子工程师协会)
3.规则：协议
4.OSI（开放系统互联参考模型）
为什么会有OSI参考模型？
为了让全世界网络标准统一， 使用任意厂商的网络设备都可以实现数据的互联互通
OSI是一个开放式体系结构，它规定将网络分为七层
5.为什么分层？
为了降低网络设计复杂性，将协议进行了分层设计，方便网络故障的定位
6.OSI七层参考模型含义（物数网传会表应）
应用层：网络服务与最终用户的一个接口
表示层：数据表现形式，如加密、压缩
会话层：建立、管理、中止会话，例如断点续传
传输层：定义传输数据的协议端口号，以及流量控制差错校验，实现了程序与程序的互连，可靠与不可靠的传输。
网络层：进行逻辑地址寻址，实现不同网络之间通信，定义了IP地址，为数据的传输选择最佳路径，路由器工作在网络层。
数据链路层:建立逻辑链接，进行硬件地址寻址、通过MAC地址实现数据的通信，帧包装、帧传输、帧同步。交换机工作在数据链路层。
物理层：建立、维护、断开物理连接，定义了接口及介质，实现了比特流的传输。
7.PDU(协议数据单元)
传输层 段 segment
网络层 包 packet
数据链路层 帧 frame
物理层 比特流 bit
8.常见网络协议
网络层常见协议：
1）IP协议：互联网协议，定义了IP地址
2）ICMP协议：网络控制消息协议，验证和测试网络连通性
3）ARP协议：地址解析协议，将IP地址解析成MAC地址
4）OSPF协议：开放式最短路径优先，动态路由协议
传输层常见协议：
1）TCP：传输控制协议—安全可靠，速度慢
2）UDP： 用户数据报协议—不可靠，速度快
应用层常见协议：
1）HTTP：超文本传输协议—TCP 80端口
2）FTP：文件传输协议—TCP 20 和21
3）TFTP：简单文件传输协议—UDP 69
4）DHCP：动态主机配置协议—UDP 67 68
5) Telnet：远程管理协议—TCP 23
6) RDP：远程桌面协议—TCP 3389
7）DNS：域名解析—TCP或UDP 53
8）SMTP：简单邮件传输协议—TCP 25
9）SNMP：网络管理协议—UDT 161
9、TCP/IP 五层模型设备名称
-应用层—电脑
-传输层—防火墙
-网络层—路由器
-数据链路层—交换机
-物理层—网卡

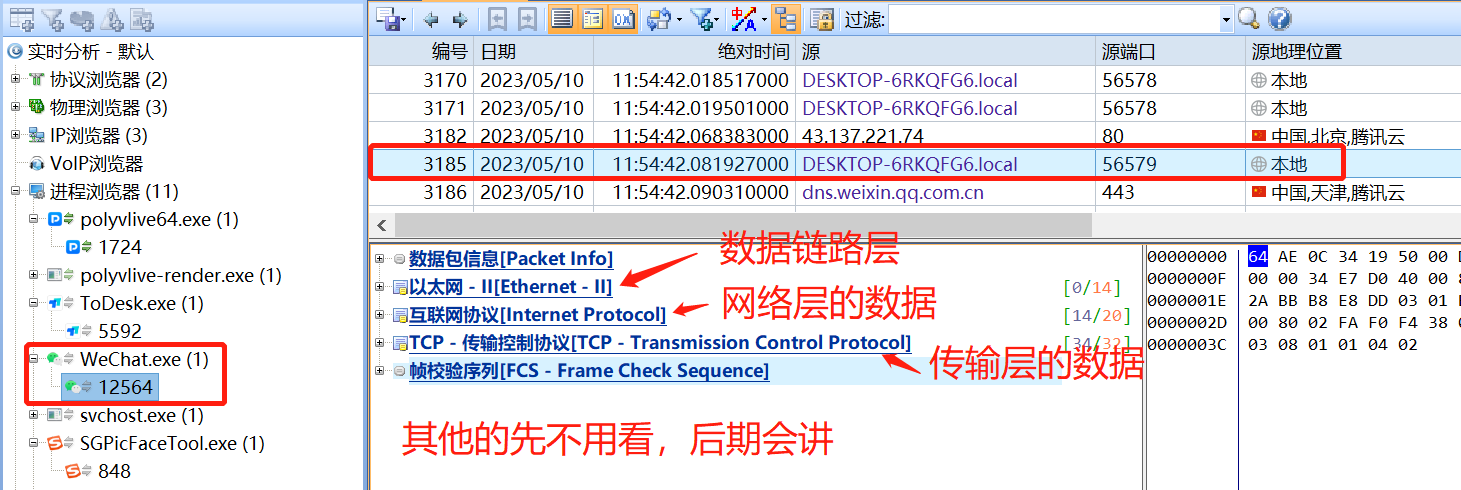

10.安装科莱软件并使用软件：
通过抓包可以看到：数据链路层的数据、网络层的数据、传输层的数据，
其他层暂时看不到！

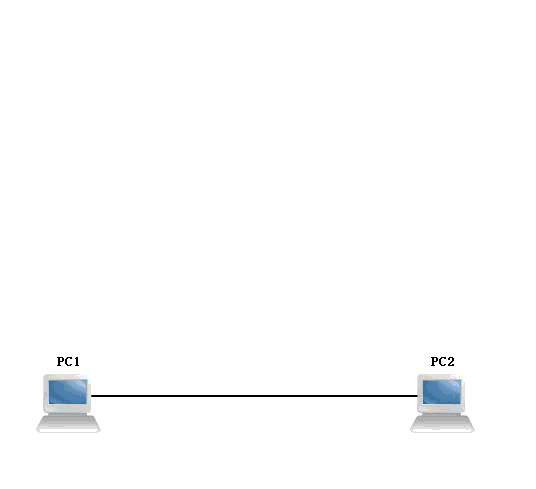

11、数据封装与解封装
1）数据通信的3个阶段
-产生数据—数据封装
-传输数据—网络传输
-接收数据—数据解封装
2）什么是数据封装
-数据从上往下传输的过程
-在数据前面加上每一层的头部信息，称为数据封装
3）怎么封装
应用层在产生数据后，从应用层到物理层，每经过一层，都会加上每一层的头部信息，传输层封装TCP头部， 网络层封装IP头部，数据链路层封装MAC头部和尾部（相当于传统邮件打包装）
4）怎么解封装
数据从下往上的过程
-接收数据后，从物理层到应用层，每达到一层，会把相应的头部信息拆除，数据链路层拆除MAC头部和尾部，网络层拆除IP头部，传输层拆除TCP头部（拆除包装）
12、通过科莱抓包分析数据
分析数据链路层封装：源MAC、目标MAC
分析网络层封装：源IP、目标ip
分析传输层：源端口、目标端口
网络环境
1）Win-2016（ 目标）
IP地址：192.168.1.20
MAC地址： 00-0C-29-D6-C7-8B
Win2016安装IIS
2）Win10 （源）
IP地址：192.168.1.10
MAC地址：00-0C-29-BC-52-DC
Win10-1 ping Win2016
Win10 打开浏览器http://192.168.1.20测试访问默认web站点(http 端口为80)
Win10主机安装科莱
3）抓包
Win10主机启动科莱-实时分析-勾选Ethernet0-开始
Win10主机打开浏览器http://192.168.1.20访问默认web站点
点击停止抓包

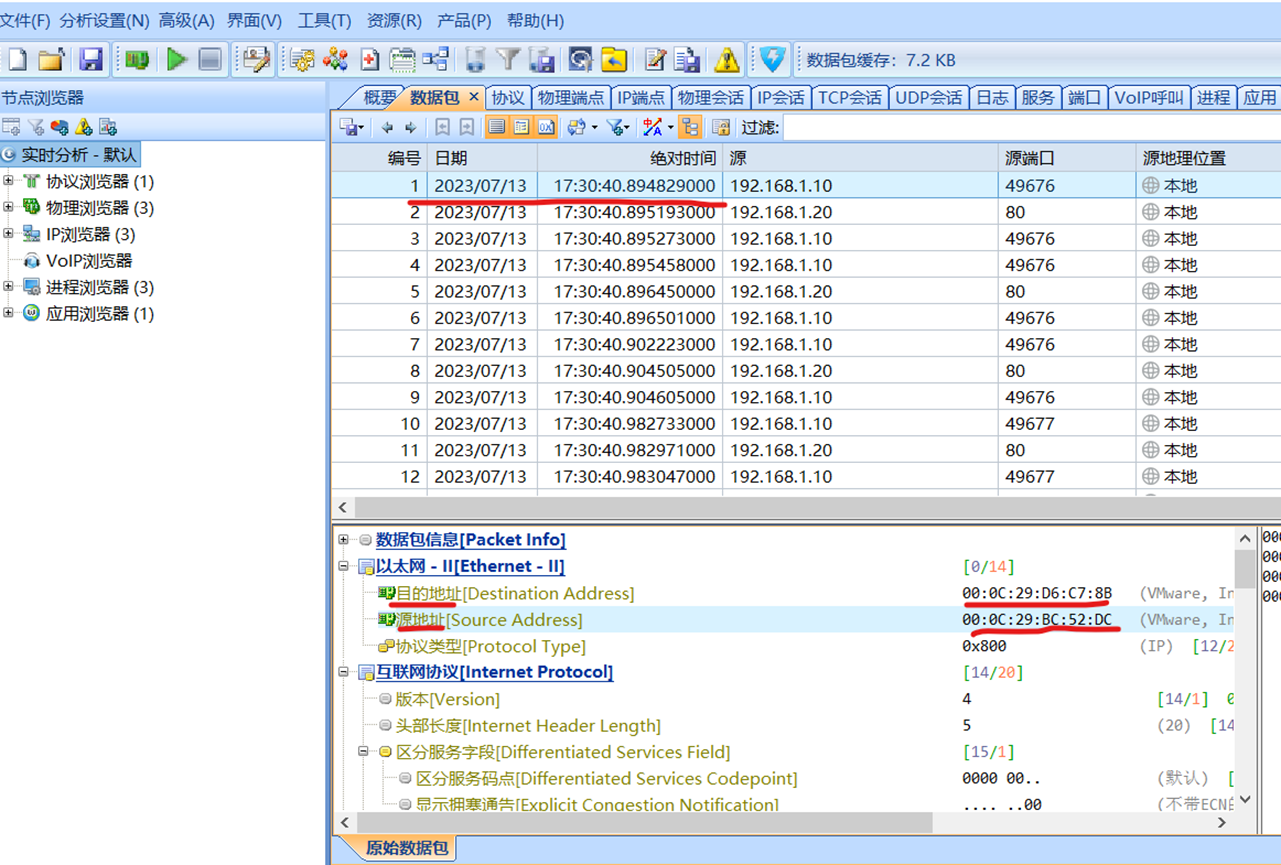

4）分析MAC地址
点击编号1
点击以态网，查看源MAC与目标MAC

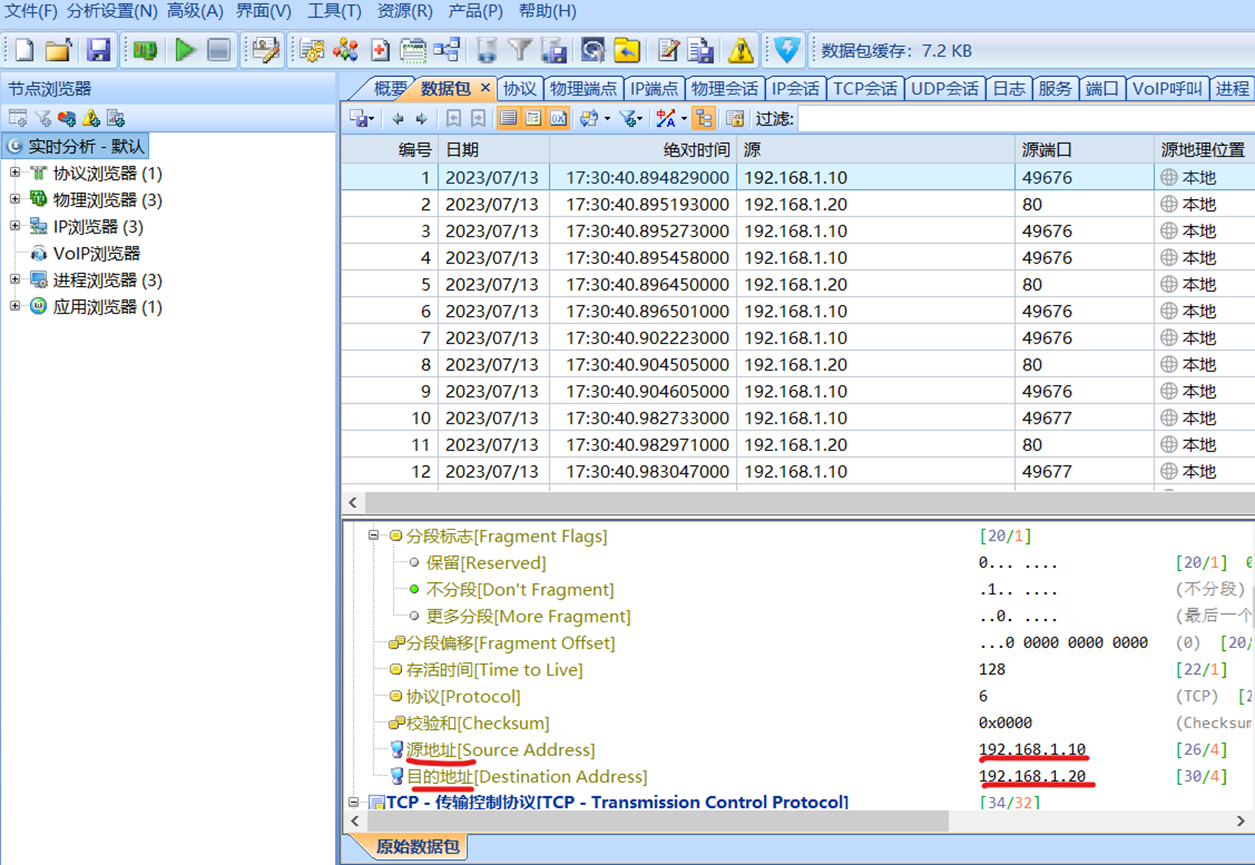

5）分析IP地址
点击互联网协议，查看源IP与目标IP

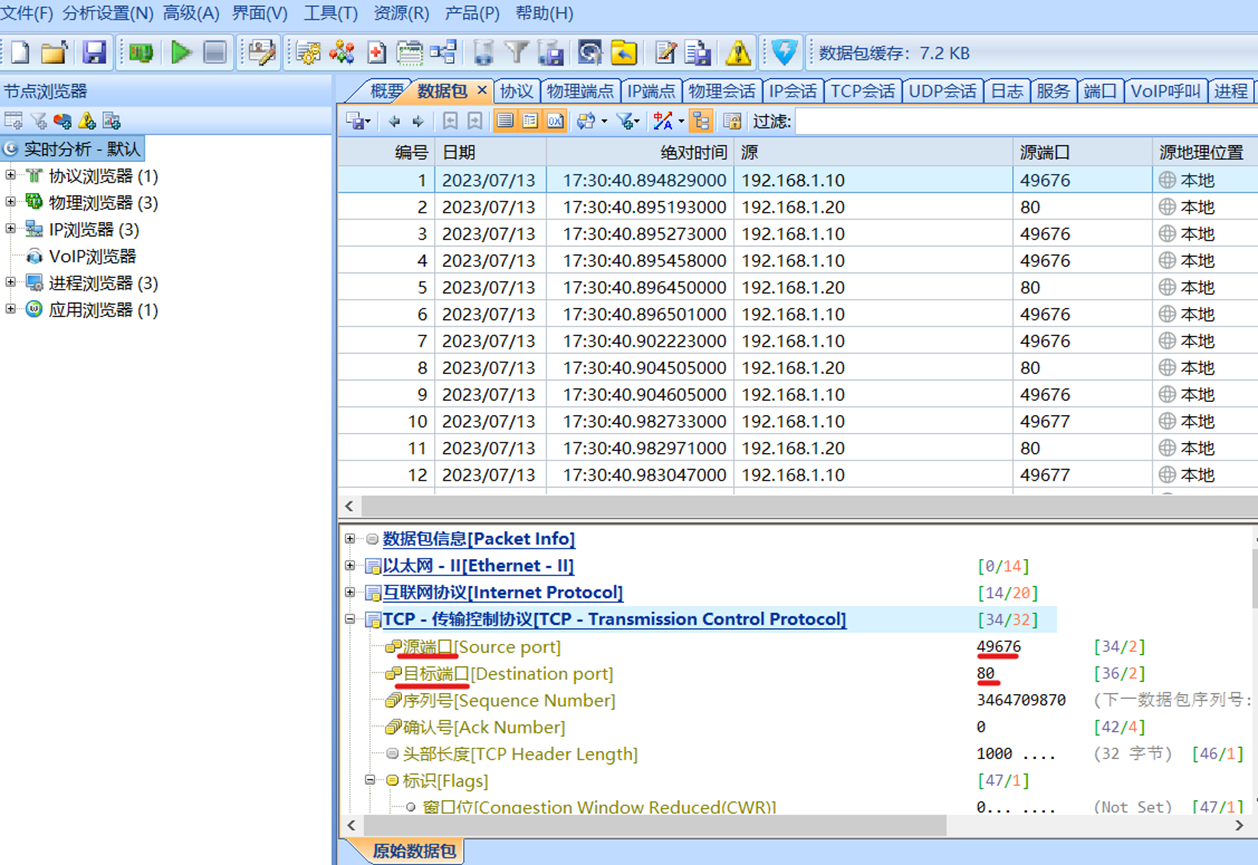

6）分析端口
点击TCP-传输控制协议，查看源端口与目标端口
预习：
1）数制转换

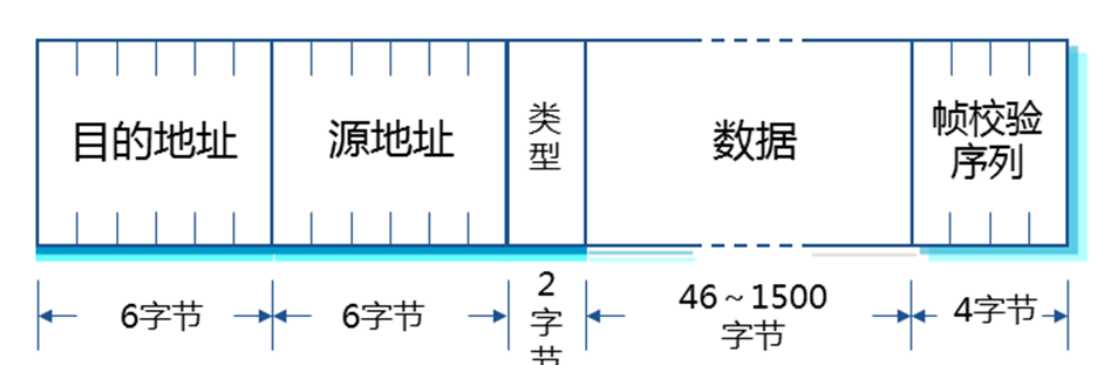

2）背 帧格式
3）背包格式
